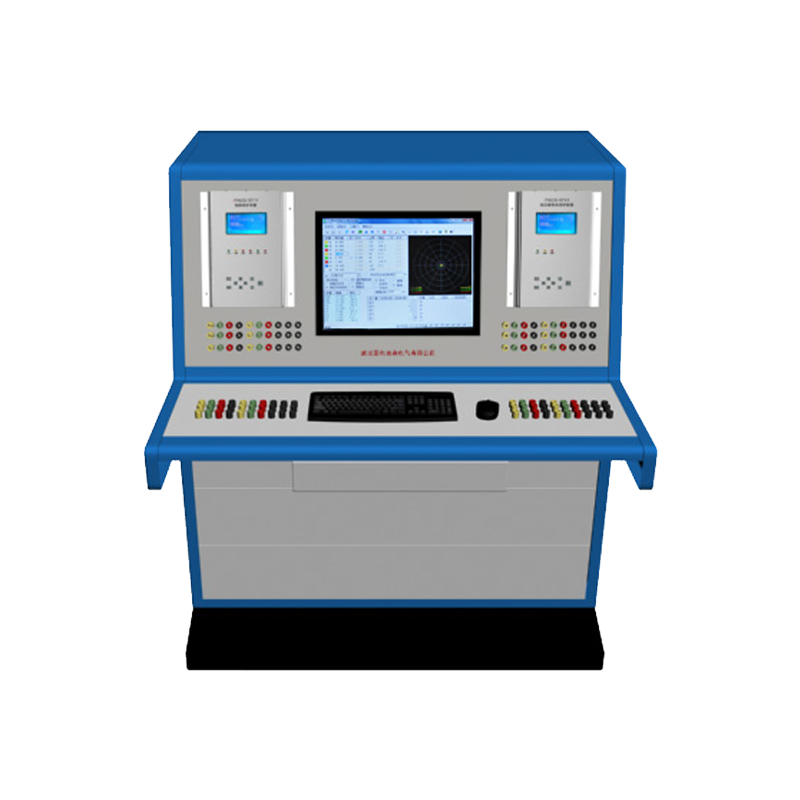

GDHB微機保護裝置摸擬實訓系統 是綜合了目前高等院校《繼電保護》、《電氣設備》、《自動裝置》、《工廠供電》、《電力系統微機保護》等多門專業課程中的教學內容，結合生產實際應用和發展，設計開發的新穎實驗裝置。它能對發電廠、變電所及工廠中常用的繼電保護、電氣二次控制回路及自動裝置等教學內容進行操作實驗，能以真實直觀的實驗教學形式對學生進行專業技能訓練。本裝置的優點是設備器件利用率高，實驗教學系統性強，占用實驗場地少，性?xún)r(jià)比高等優點。

裝置采用集成式分布結構，可根據實驗內容進行組合，安裝使用方便。實驗儀表精度高，具有數字化、智能化及人機對話等功能，用戶根據需要進行選擇。裝置對控制屏及測量部件所涉及的電源、儀器儀表等均采取可靠的保護，同時還設置了可靠的人身安全保護體系，避免因?qū)W生在實驗中的誤操作而造成實驗系統的損壞和人身傷害。

產品參數

主要技術參數：

（一）系統電源
1.交流電流輸出： 6路，每路30A/420VA ；3路，每路60A/450VA
2.交流電壓輸出： 6路，每路120V/80VA
3.交流輸出精度： ＜0.2%（主量程范圍內）
4.直流電流輸出： 3路，每路±10A/200VA
5.直流電壓輸出： 3路，每路±160V/70VA
6.直流輸出精度： ＜0.2%（主量程范圍內）
7.相    位：0~360°
8.相位精度：0.2°
9.疊加諧波：2~20次
10.輸出頻率：0~1000Hz
11.頻率精度：＜0.001Hz
12.開 入 量：10路（可擴展）
13.開 出 量：8對（可擴展）
14.獨立直流：DC110V/220V，額定電流1.5A
（二）變壓器差動模擬保護裝置
保護配置
1.差動速斷保護；
2.比率差動保護；
3.中、低側過流保護；
4.TA斷線判別。
差動保護
1.整組動作時間
a)差動速斷 ＜20ms(1.5倍整定值)
b)比率差動      ＜35ms(2倍整定值，無涌流制動情況下)
2.起動元件
3.差流電流起動元件，整定范圍為0.3Ie～1.5Ie，級差0.01Ie(Ie為被保護變壓器的額定電流)。
4.變壓器各側電流的平衡系數調整通過軟件實現，對Y側最大平衡系數應小于2.3，對△側最大平衡系數應小于4。
5.差動速斷保護整定范圍為4～14Ie。
6.TA斷線可通過整定控制字選擇閉鎖比率差動保護出口或僅發報警信號。
7.電流定值誤差＜5%
8.比率差動制動系數0.3～0.75可調
9.二次諧波制動系數0.1～0.35可調
后備保護
1.電流定值：0.1In～20In
2.定值誤差：< 2.5%
3.時間定值誤差：＜1%整定值+35ms
（三）線路模擬保護裝置
保護配置
1.三段可經復壓和方向閉鎖的過流保護。
2.三段零序過流保護。
3.過流加速保護和零序加速保護(零序電流可自產也可外加)。
4.過負荷功能(報警或者跳閘)。
5.低周減載功能。
6.低壓減載功能。
7.三相一次重合閘。
8.小電流接地選線功能（必須采用外加零序電流）。
9.獨立的操作回路。
測控功能
1.15路自定義遙信開入。
2.一組斷路器遙控分/合。
3.Iam、Icm、I0、Ua、Ub、Uc、Uab、Ubc、Uca、U0、F、P、Q、COSф共14個遙測量。
4.事件SOE記錄等。

過流保護
1.電流定值范圍： 0.1In～20In
2.電流定值誤差： < 5％
3.電壓定值誤差： < 5％
4.時間定值范圍： 30ms～100S
5.時 間 誤 差： 時間定值×1％＋35ms
零序保護
1.電流定值范圍： 0.02A～12A(外接時)
2.電流定值誤差： < 5％
3.時間定值范圍： 30ms～100S
4.時 間 誤  差： 時間定值×1％＋35ms
低頻保護
1.頻率定值范圍： 45～50Hz
2.頻率定值誤差： 0.01Hz
3.滑差閉鎖定值范圍： 0.3～10Hz/S
4.時間定值范圍： 100ms～100S
5.時間誤差： 時間定值×1％＋35ms
低壓保護
1.電壓定值范圍： 0.5～0.9Un
2.電壓定值誤差： < 5％
3.滑差閉鎖定值范圍： 0.1～1.5Un/S
4.時間定值范圍： 100ms～100S
5.時間誤差： 時間定值×1％＋35ms

重合閘
1.時間定值范圍： 0.0～9.9S
2.時間誤差： 時間定值×1％＋35ms
遙信開入
1.分辨率：    <1ms
2.信號輸入方式： 無源接點
遙測量計量等級
1.電流： 0.2級

2.其他： 0.5級
