功能特點：

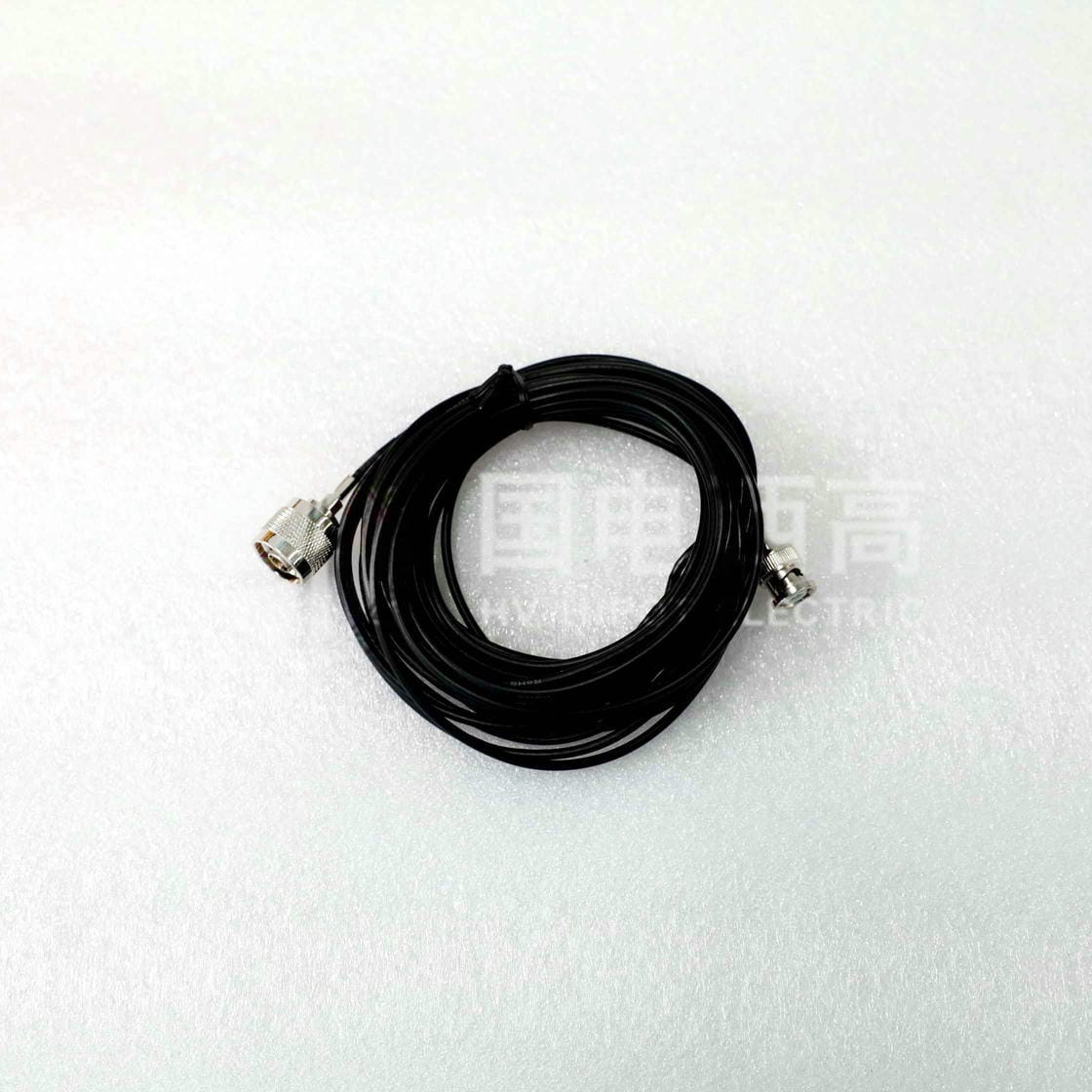

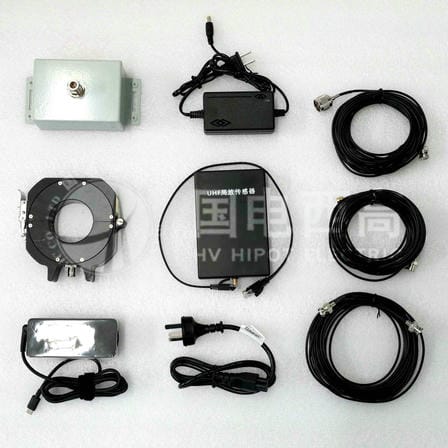

1）整機采用便攜式ABS工程機箱，PD檢測主機一個機箱、電腦、傳感器、充電器、信號電纜均放置便攜式工程附件箱內，總重量小于8KG，1人即可攜帶和操作。

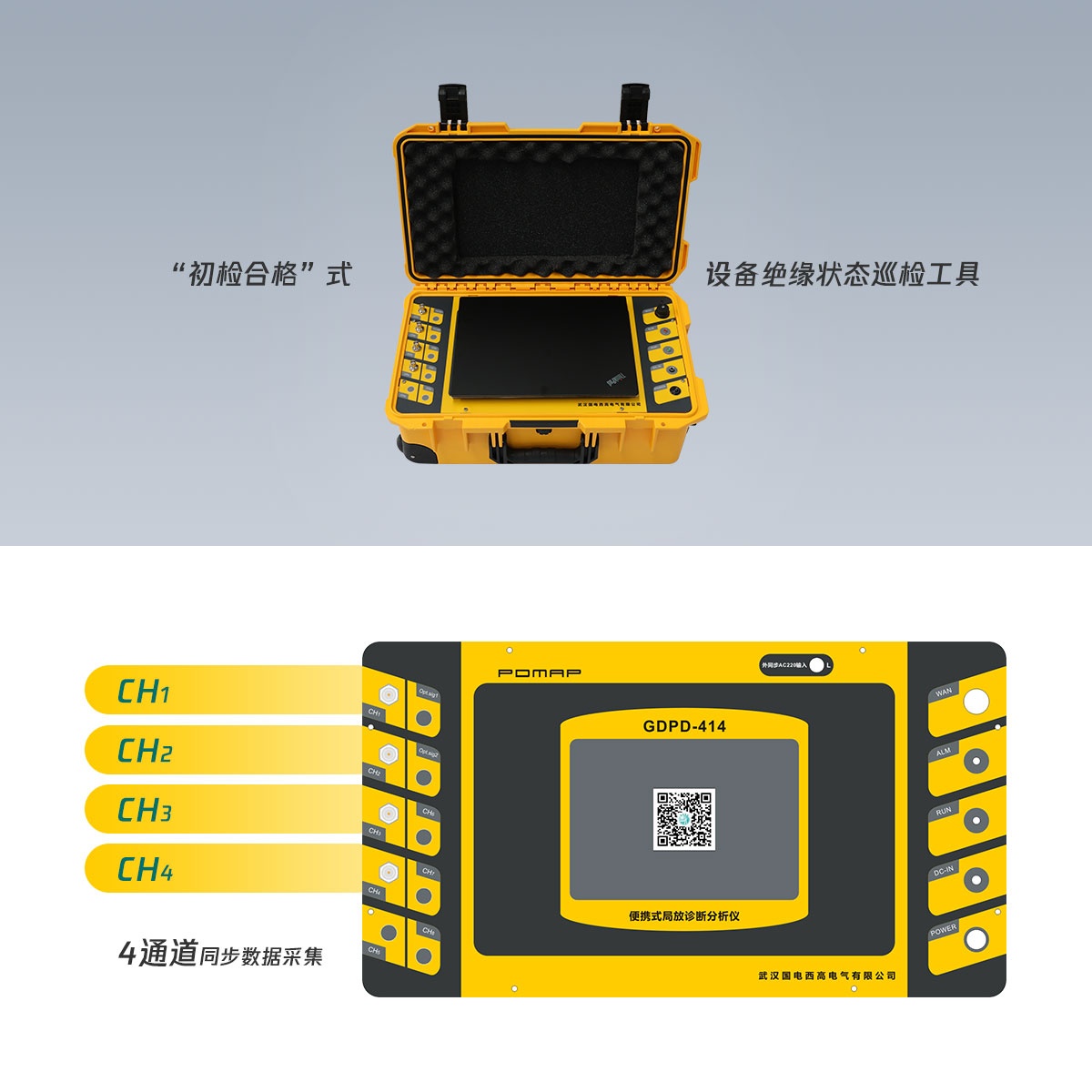

2）便攜式局放信號處理主機：采用自主研發的高速DSP/FPGA采樣板卡，4通道同步數據采集、信號處理、特征參數提取、數據可通過有線及無線方式發送到電腦終端。
3）分析軟件基于ARM嵌入式系統，顯示軟件基于windows系統。

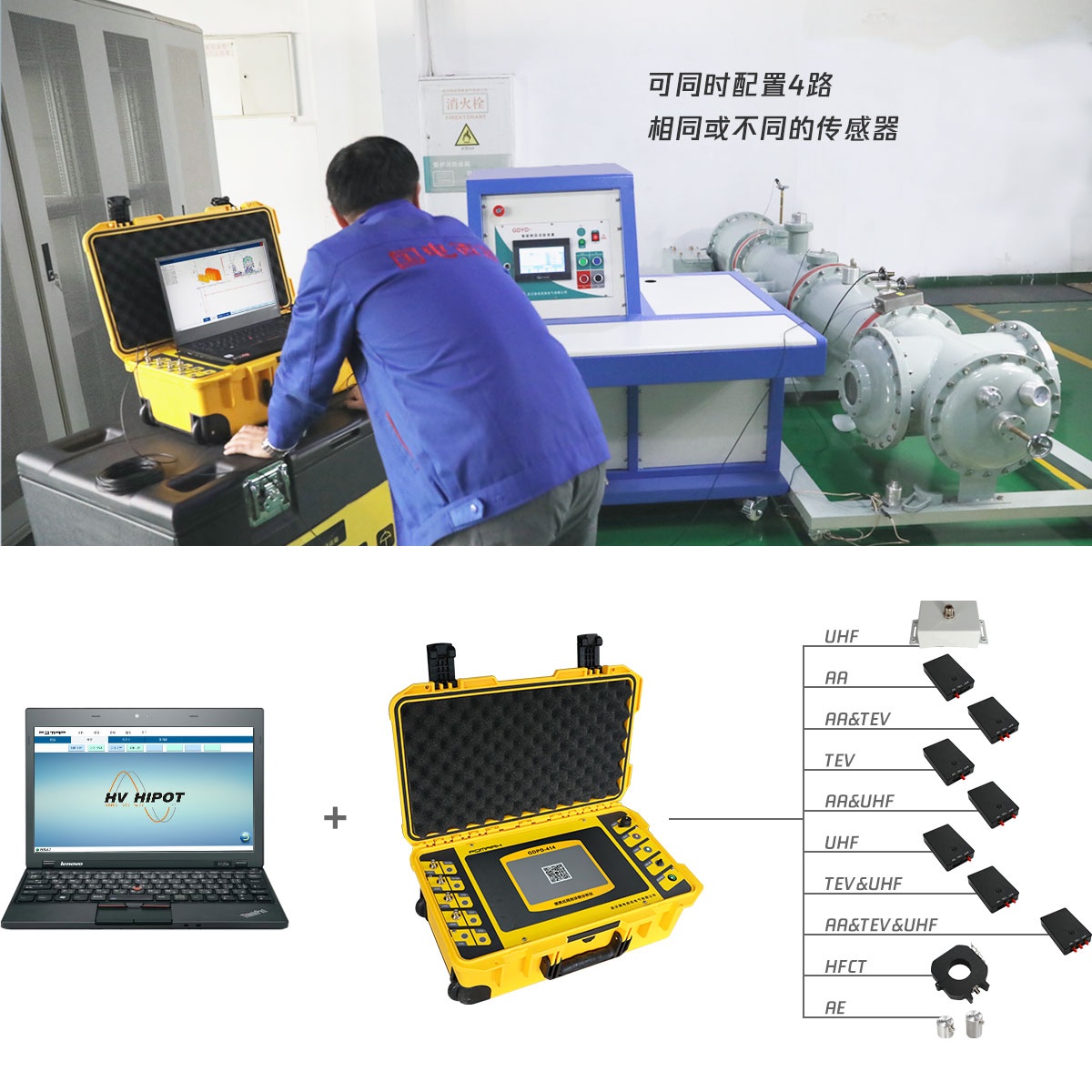

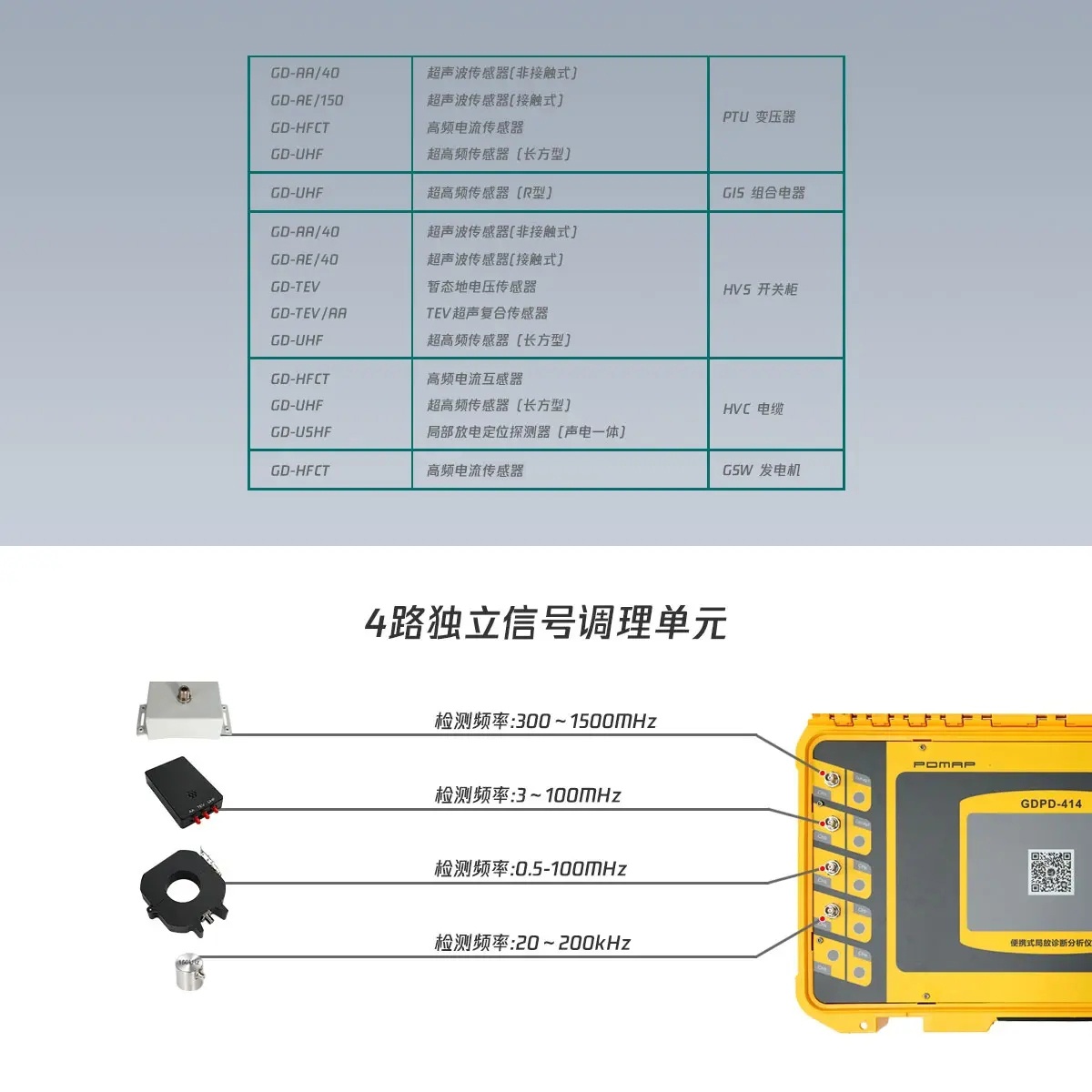

4）一臺數據采集主機可同時配置4路相同或不同的傳感器，可進行4路信號同時采集分析。

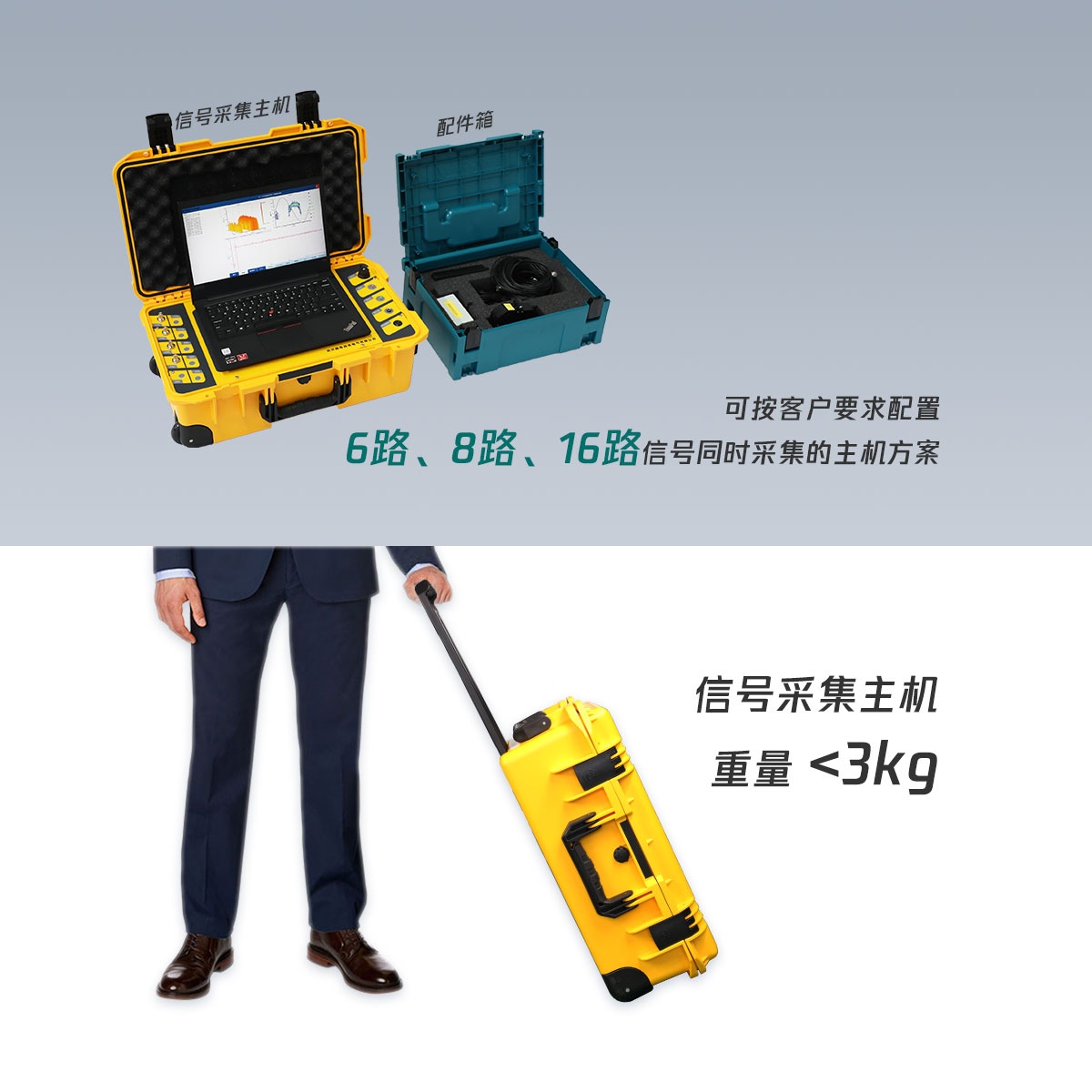

5、可按客戶要求配置6路、8路、16路信號同時采集的主機方案，以應對不同的測試需求。

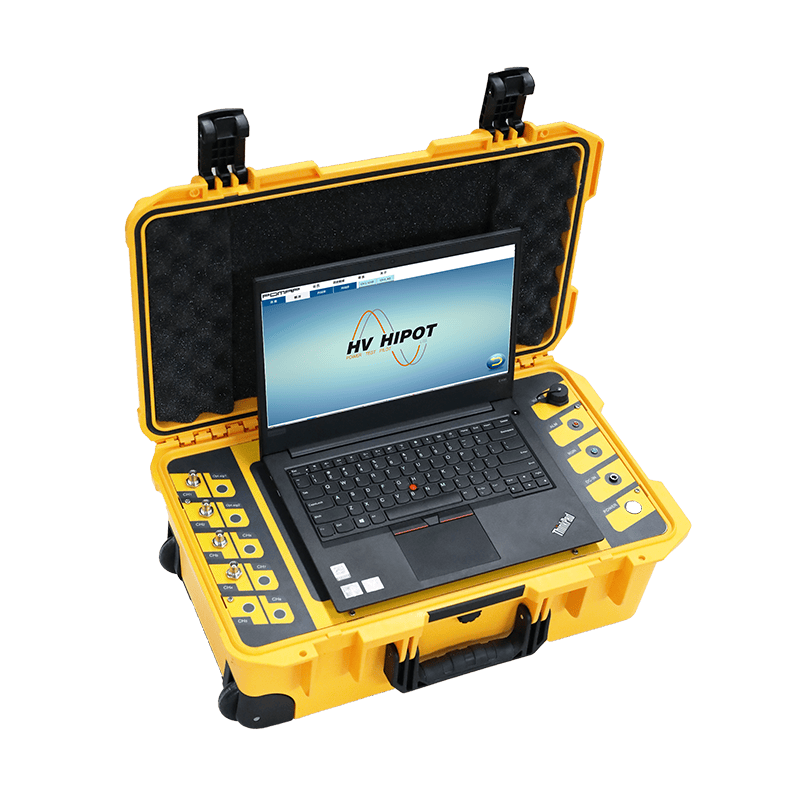

6）可配置手持式顯示平板或14寸筆記本電腦作為顯示終端。

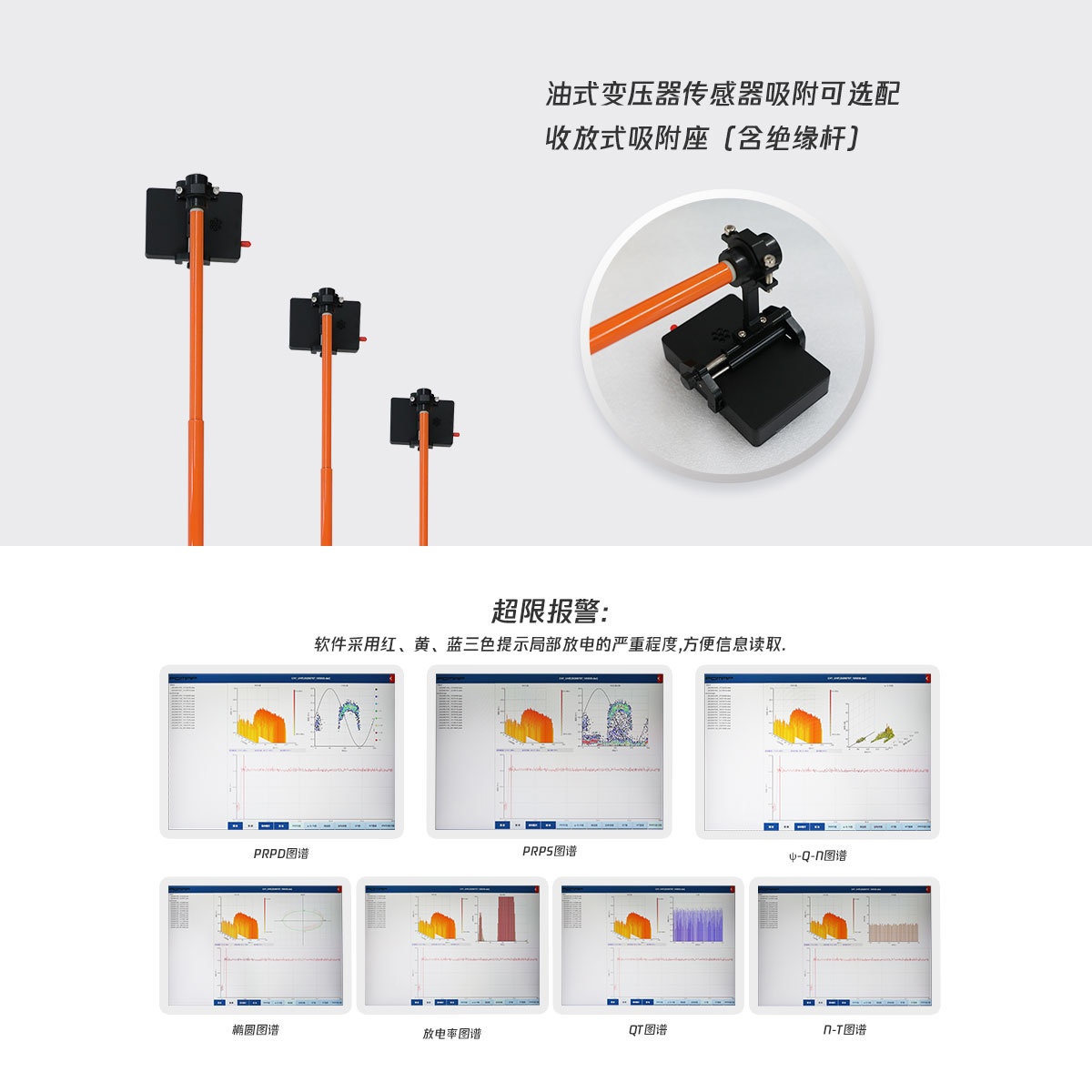

7）軟件系統根據檢測數據，判斷放電能量和部位，能顯示各信號通道的PRPS和PRPD圖譜、橢圓圖、放電率圖譜、QT圖、N-T圖、PRPD累計圖ψ-Q-N圖，能顯示各信號通道局放信號的幅值和脈沖個數。
8）實時數據存儲：測試過程中可實時記錄各信號通道的PRPS和PRPD圖譜、橢圓圖、放電率圖譜、QT圖、N-T圖、PRPD累計圖ψ-Q-N圖，能顯示各信號通道局放信號的幅值和脈沖個數。
9）超限報警：軟件采用紅、黃、藍三色指示方式，提示局部放電的嚴重程度方便信息讀取。

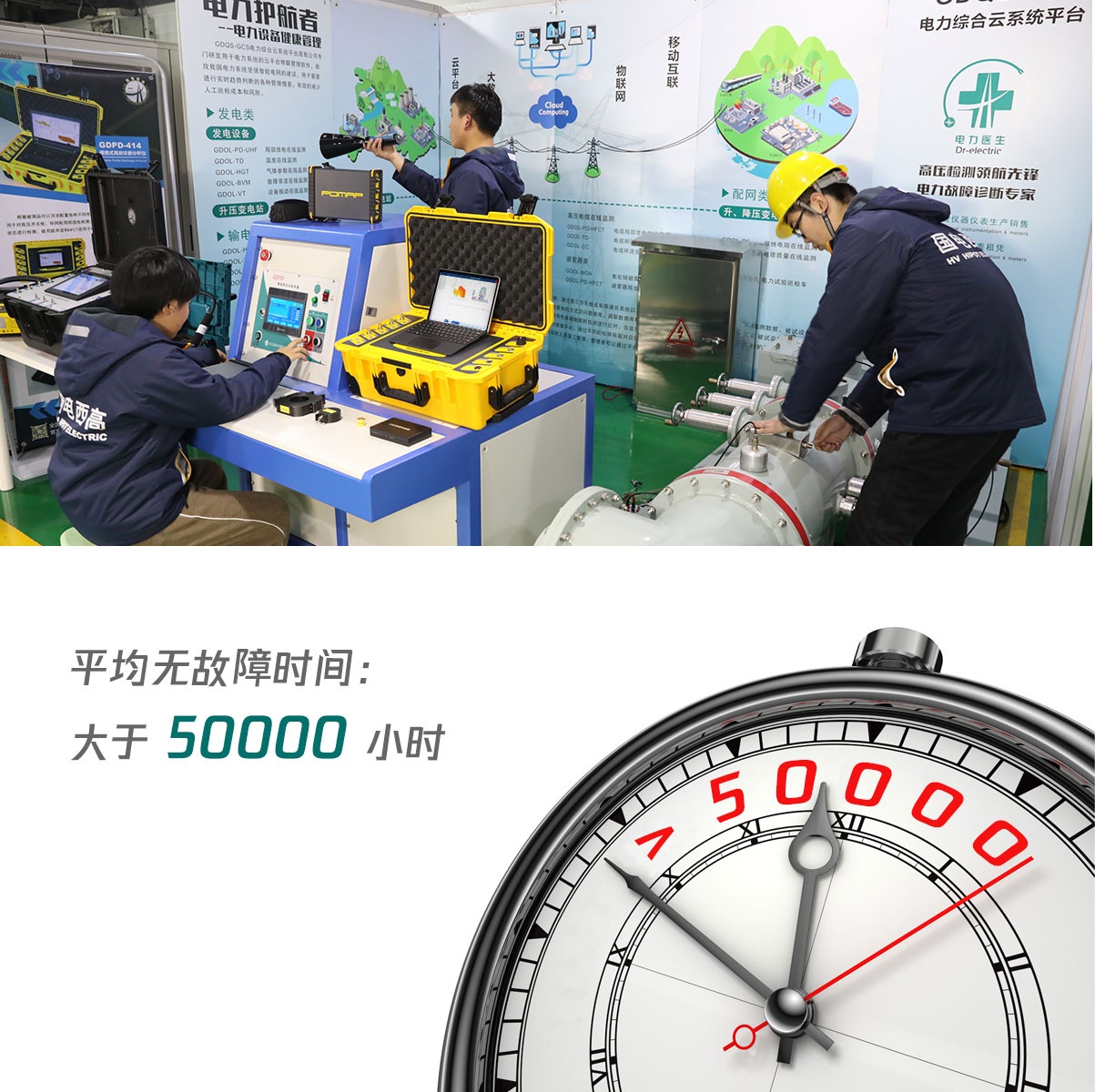

10）平均無故障時間：大于50000小時
11）多種信號同步采集方式：內同步、外同步隨時切換，方便相位固定及數據分析。
12）電磁兼容：靜電放電抗擾度滿足GB/T17626.2-20174級
阻尼振蕩波抗干擾度滿足GB/T17626.10-20173級
工頻磁場抗擾度滿足GB/T17626.8-20063級
脈沖磁場抗擾度滿足GB/T17626.9-20113級
13）電源：采用12V鋰電池供電，整機功耗<20W，可持續工作8小時以上。
14）環境條件：
存儲溫度：-40℃～+85℃，
工作溫度：-20℃～+60℃，
相對濕度：5%～95%在35℃下無凝露
15）重量輕、易攜帶，很適合現場使用
信號采集主機重量<3kg
便攜式局放儀價格？歡迎咨詢便攜式局放儀廠家-國電西高
|
1、PD信號采集主機: |
|
|
CPU工作頻率 |
1.2GHz |
|
操作系統 |
Linux嵌入式操作系統 |
|

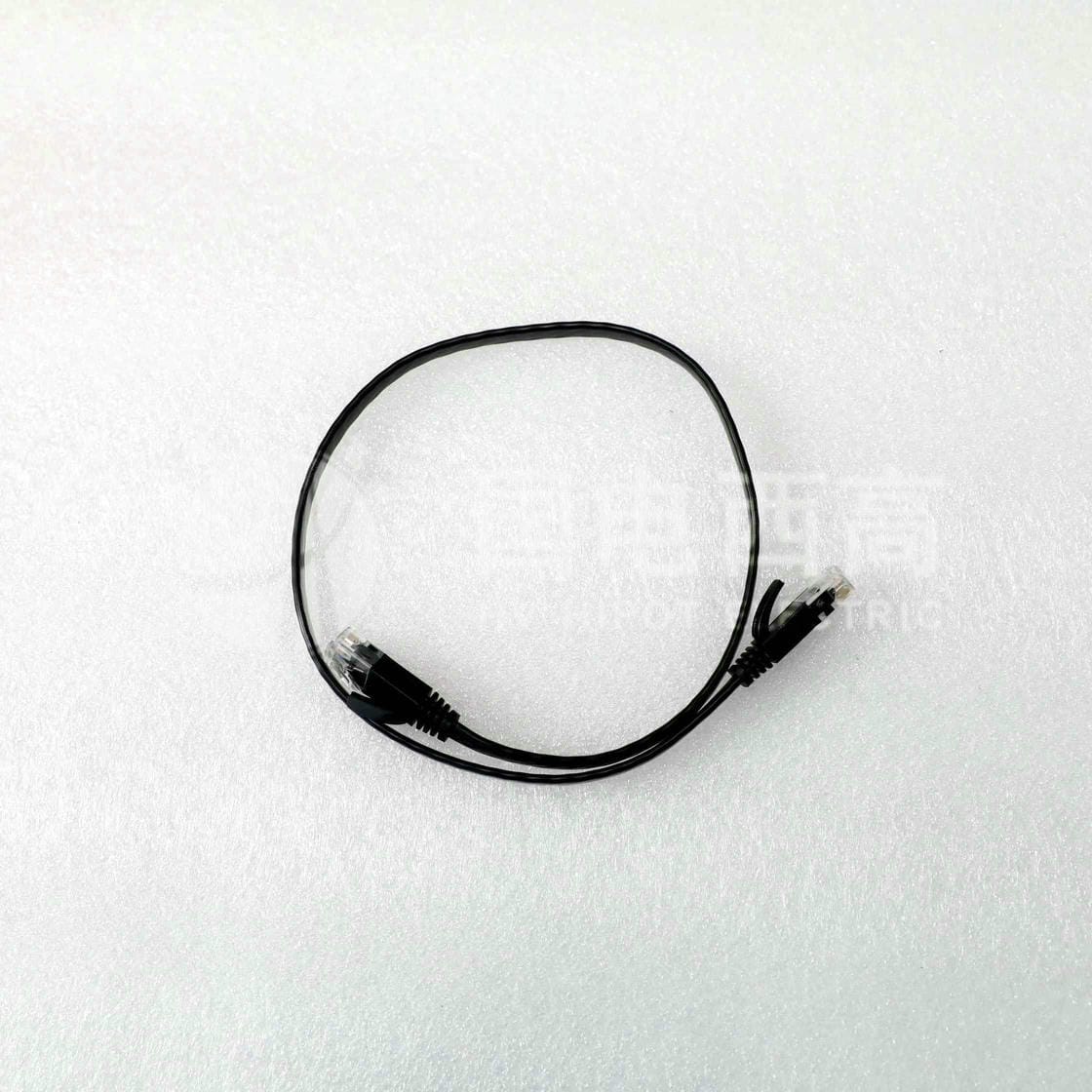

有線網絡接口 |
LAN網口 |
|
無線網絡接口 |
內置無線Wifi（選配） |
|
系統運行內存 |
1G |
|
系統存儲內存 |
512M |
|
數據采集頻率 |
250MHz |
|
2、超聲檢測通道： |
|
|
測量范圍 |
AE:0-10mV 或 AA：0-60dBuV |
|
頻率檢測范圍 |
20～200kHz |
|

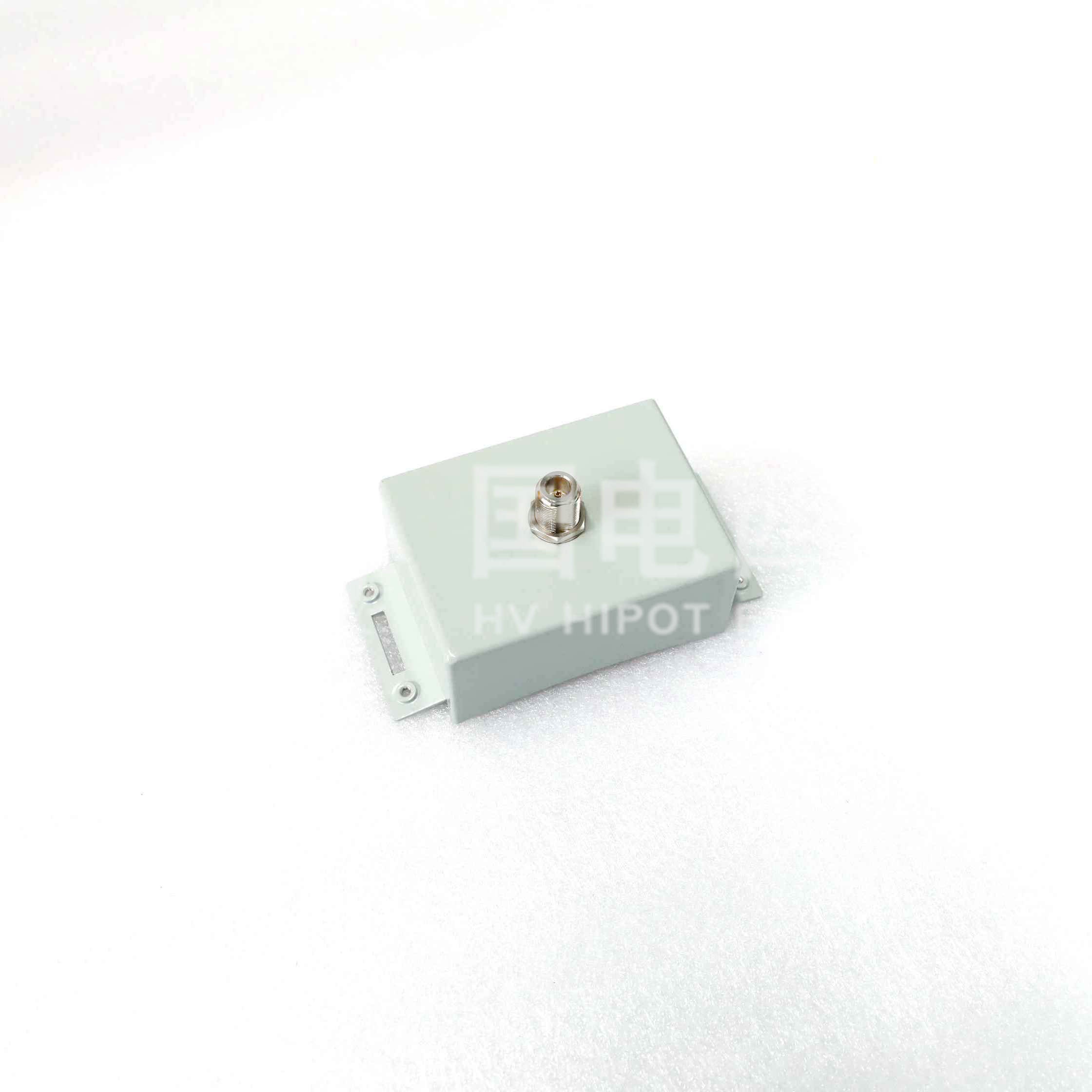

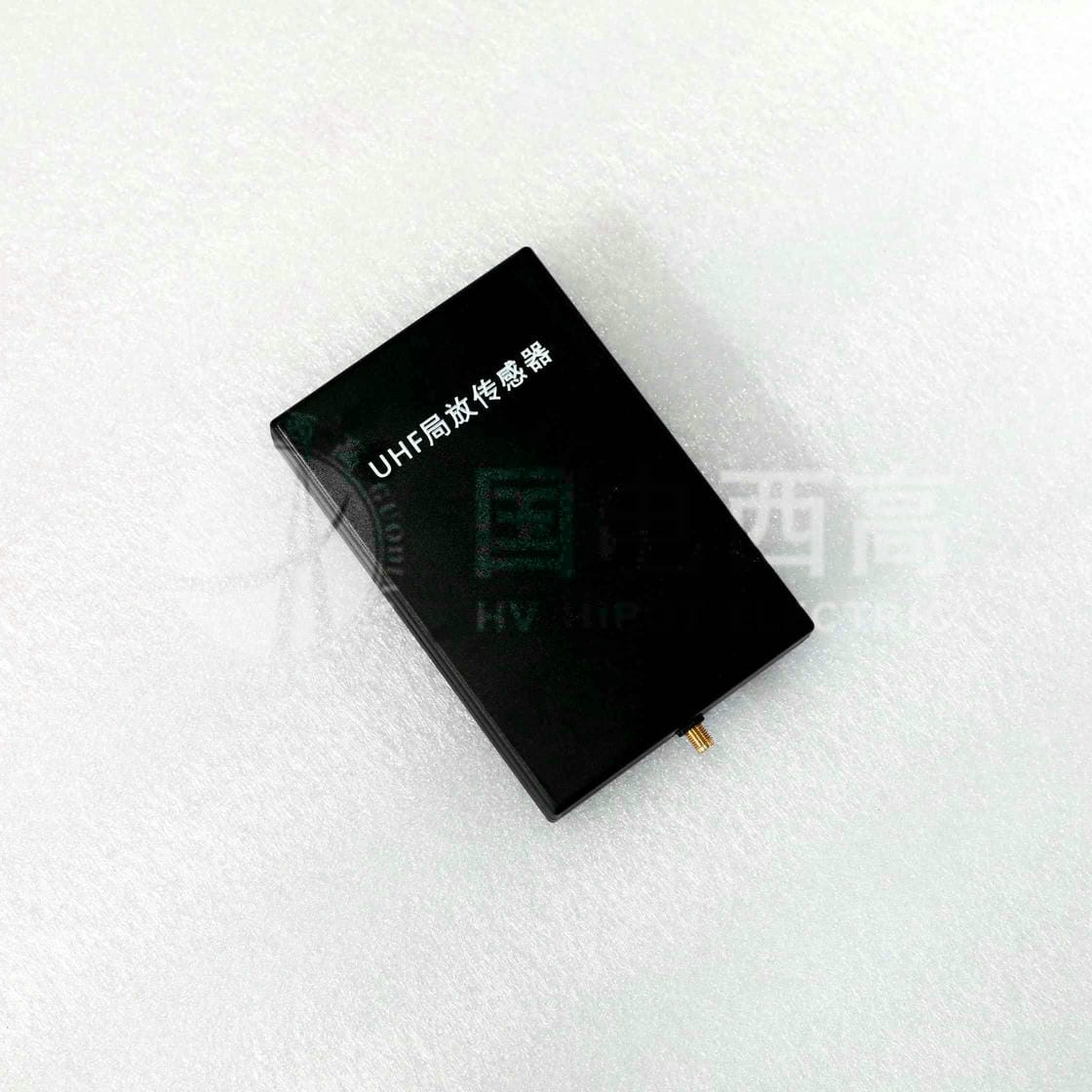

3、UHF特高頻檢測通道： |
|
|
檢測頻率 |
300～1500MHz |
|
測量范圍 |
-80～-10dBm |
|
誤差 |
±1dBm |
|
分辨率 |
1dBm |
|

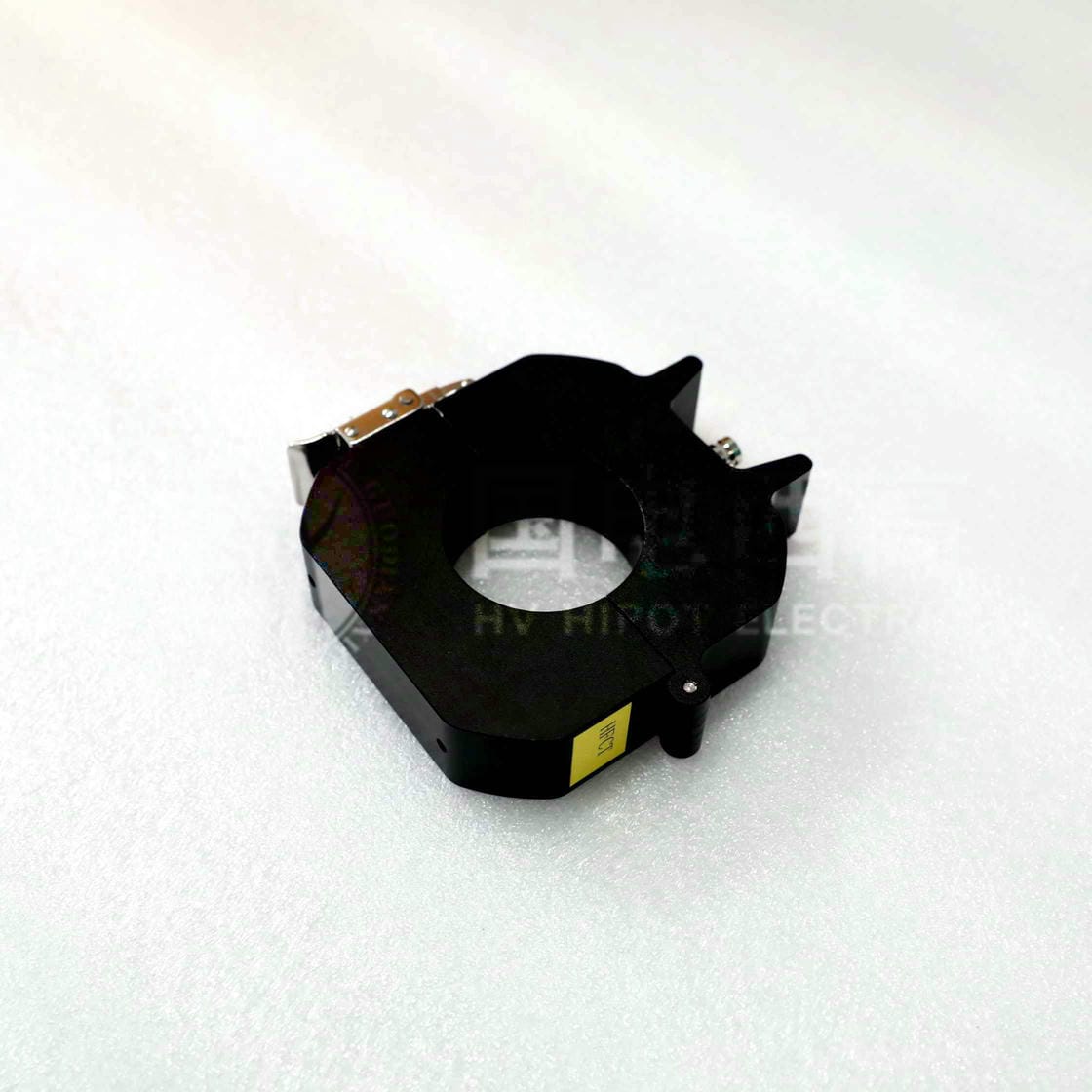

4、HFCT檢測通道： |
|
|
頻率范圍 |
0.5-100MHz |
|
誤差 |
±1dB |
|
靈敏度 |
12mV/1mA |
|
動態范圍 |
60dB |
|
測量范圍 |
0-1000mV |
|
精度 |
1dB |
|
5、暫態地電壓（TEV）檢測通道： |
|
|
頻率范圍 |
3～100MHz |
|
測量范圍 |
0～60dBmV |
|
靈敏度 |
0.01mV |
|
誤差 |
±1dBmV |
|
分辨率 |
1dBmV |
|
6、電池： |
|
|
內置電池 |
鋰電池，12V，6000mAh |
|
使用時間 |
大約8小時 |
|
充電時間 |
大約4小時 |
|
電池保護 |
過壓過流保護 |
|

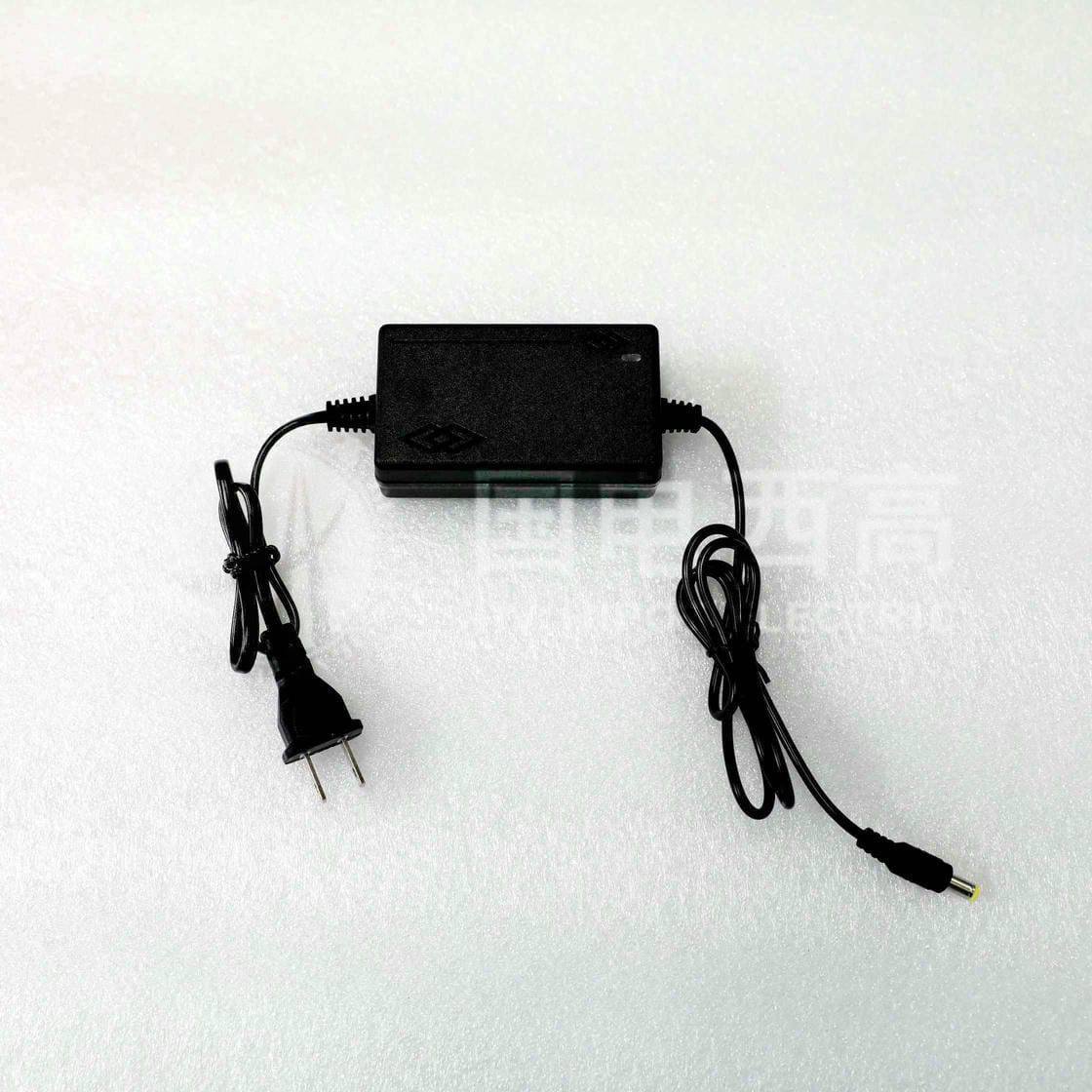

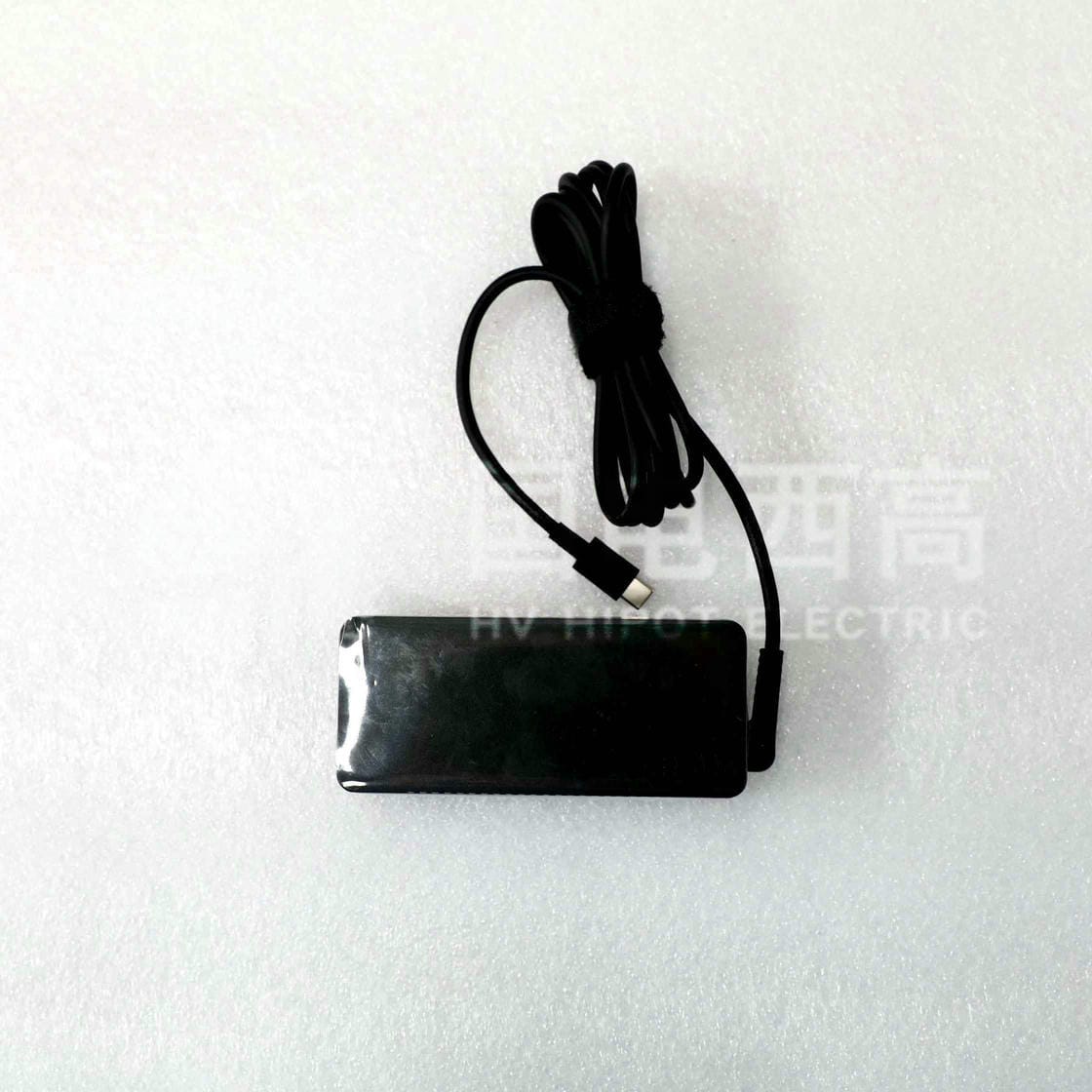

7、電池充電器： |
|
|
額定電壓 |
12.6V |
|
充電輸出電流 |
2A |
|
使用溫度 |
-20℃-60℃ |
|
使用濕度 |
<80% |
|
8、顯示終端聯想ThinkPad筆記本電腦：配置以具體型號為準 |
|
|
9、尺寸： |
|
|

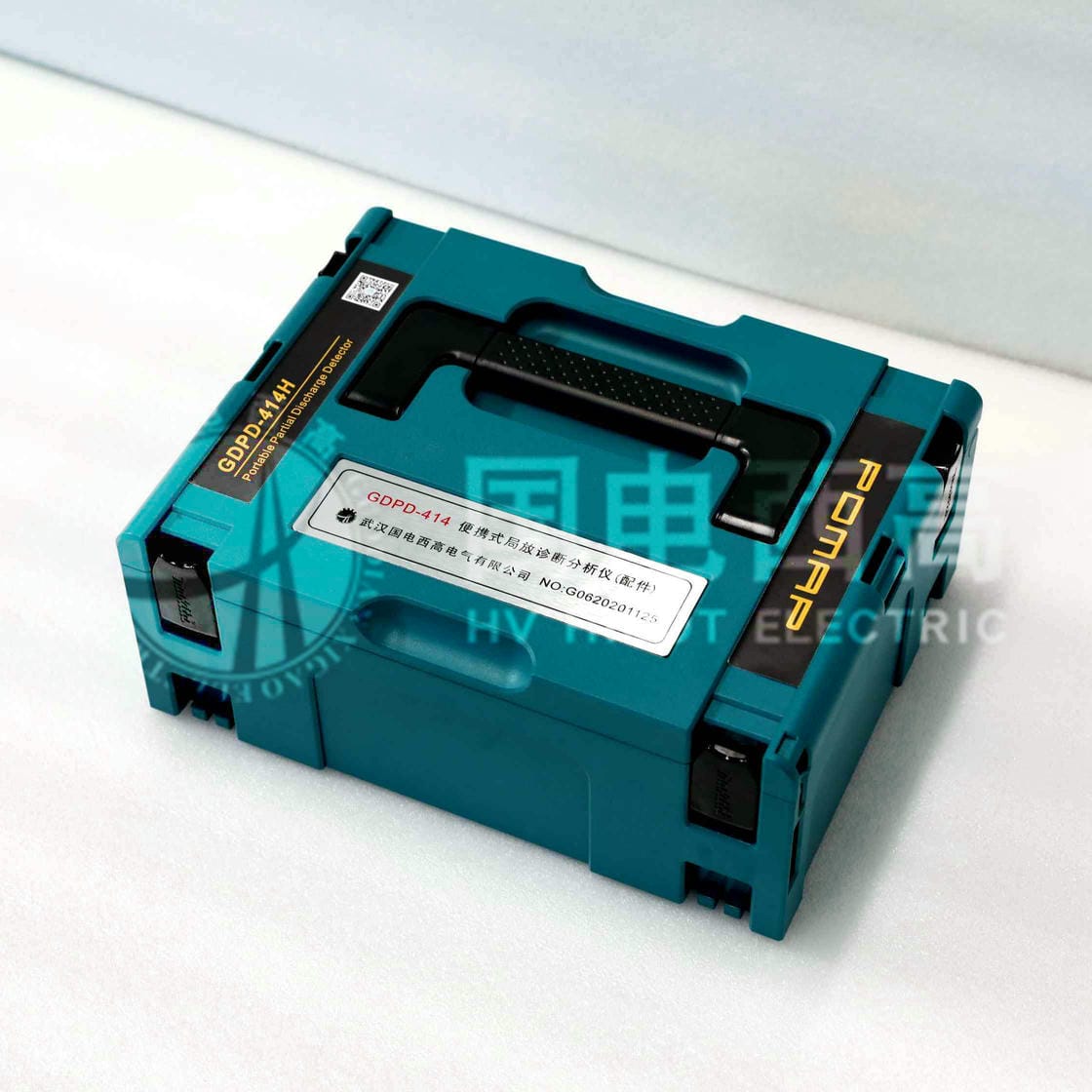

配件箱尺寸 |
395mm×295mm×105mm |
|
主機外箱重量 |
5KG |
|

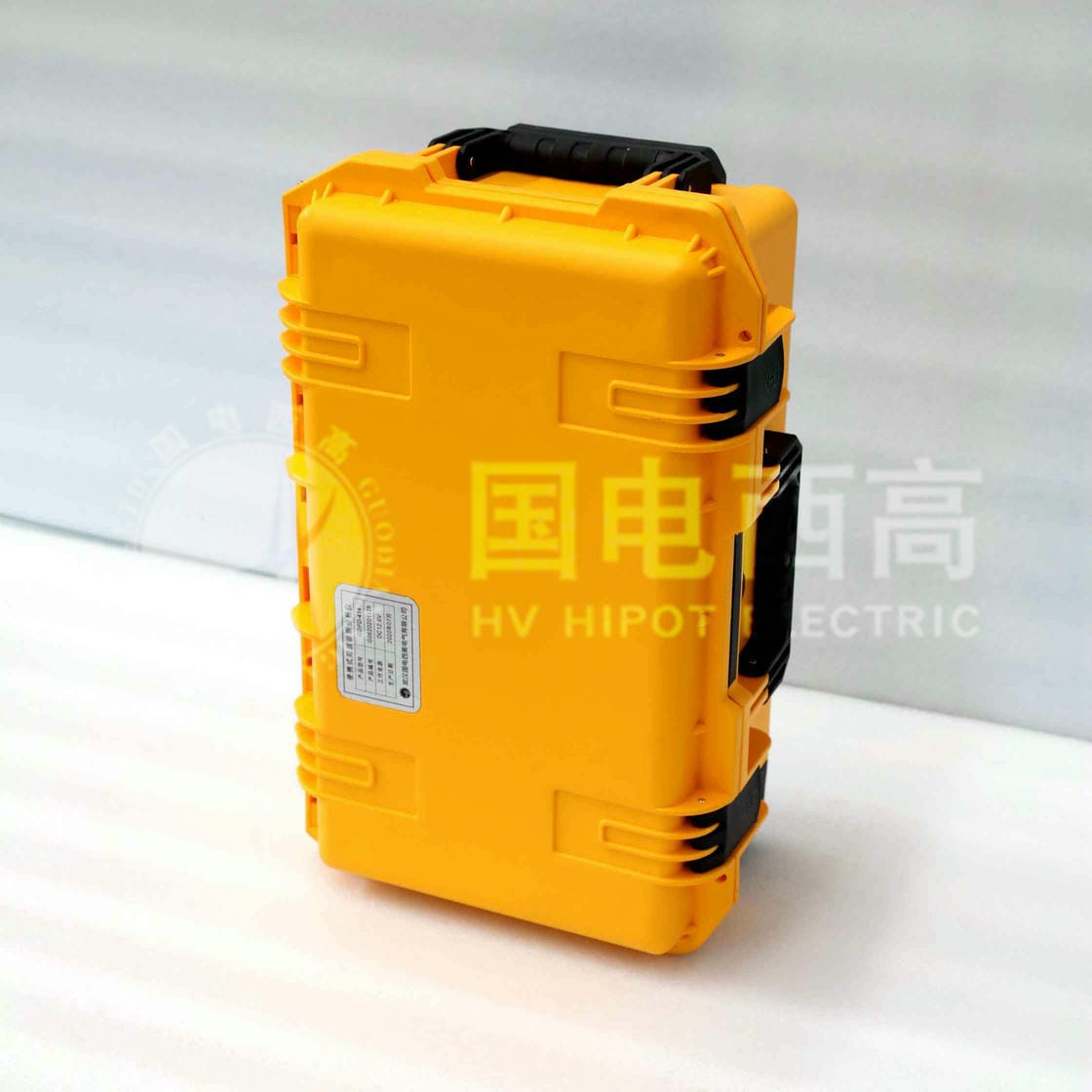

主機外箱尺寸 |
570mm×360mm×240mm |
|
10、工作環境： |
|
|
使用溫度 |
-20℃~50℃ |
|
環境濕度 |
0-90%RH |
|
IP等級 |
54 |
