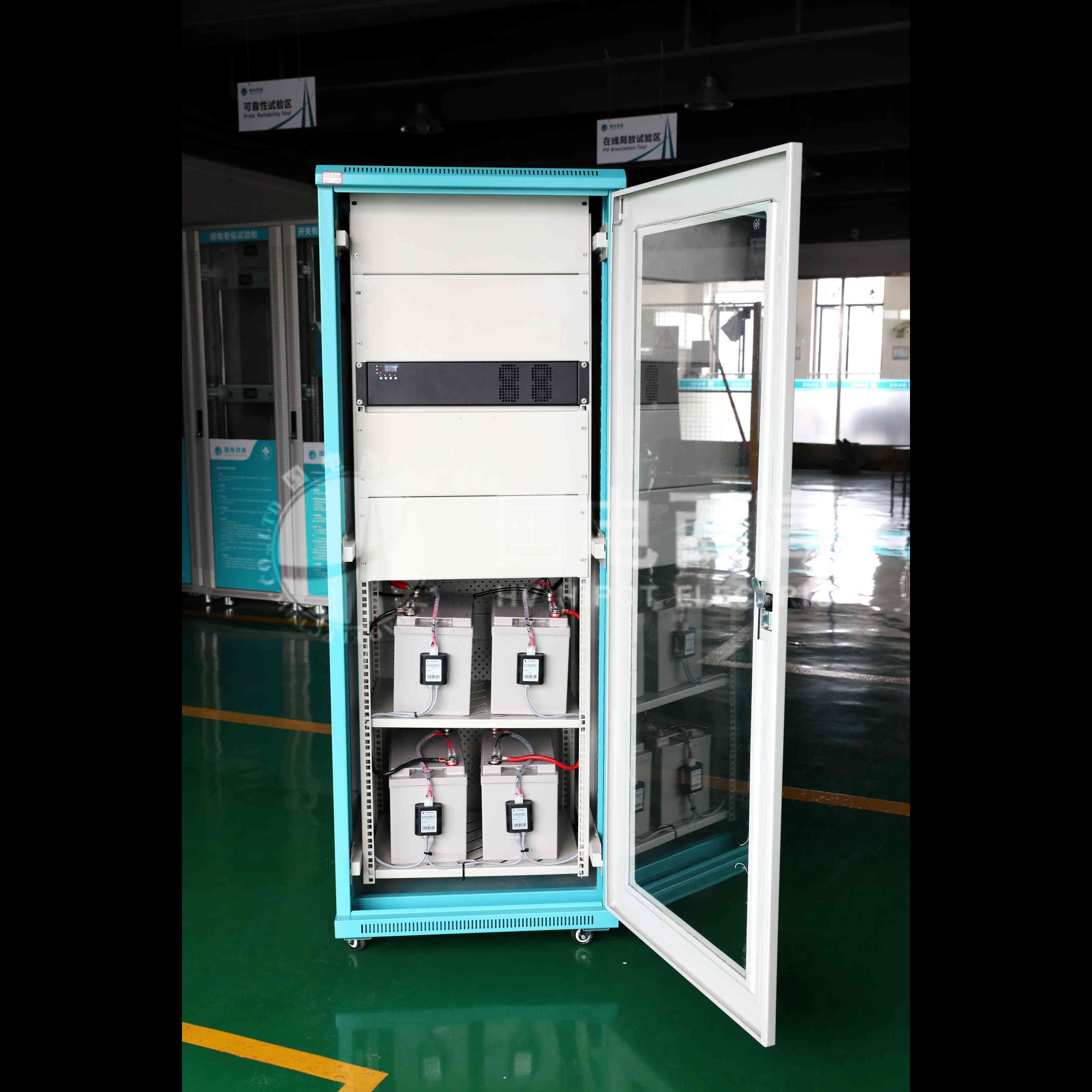

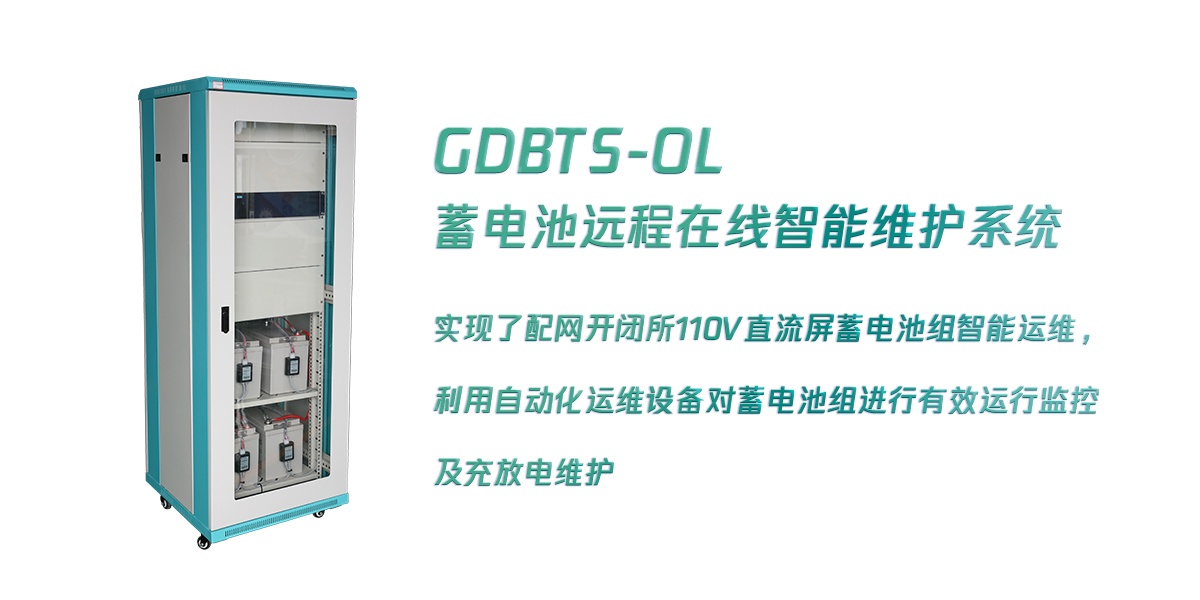

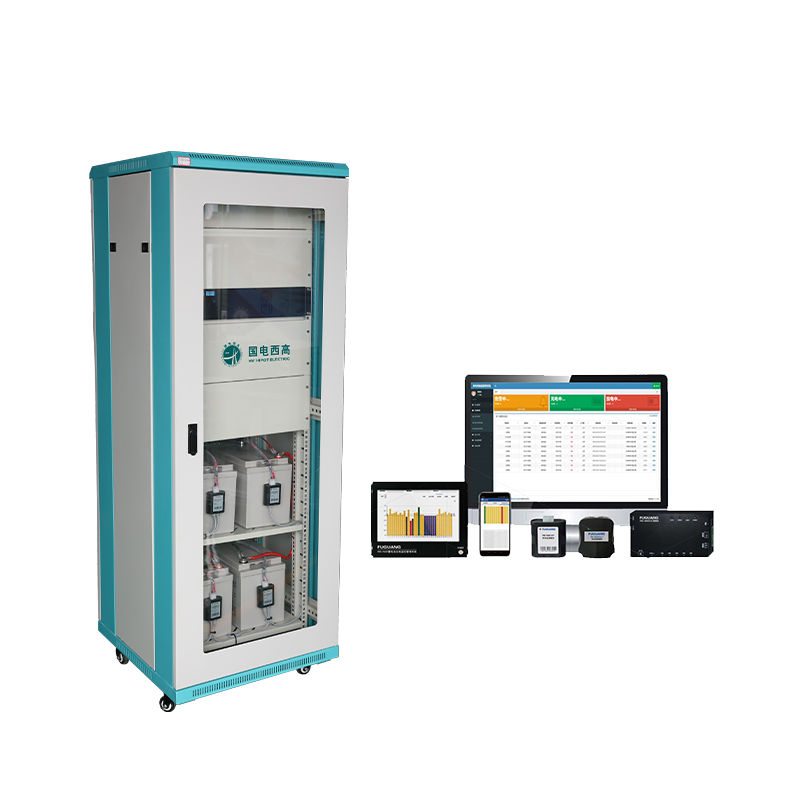

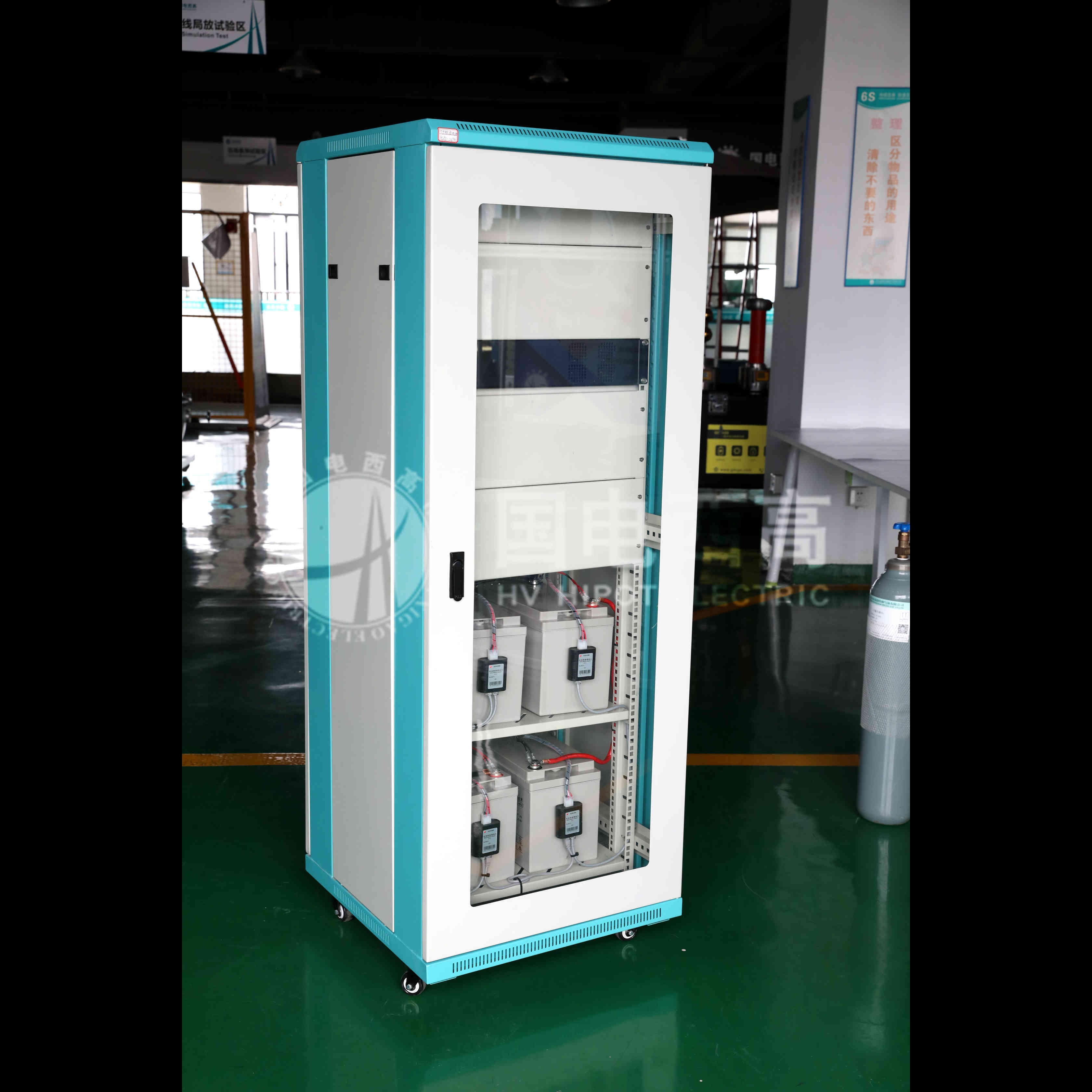

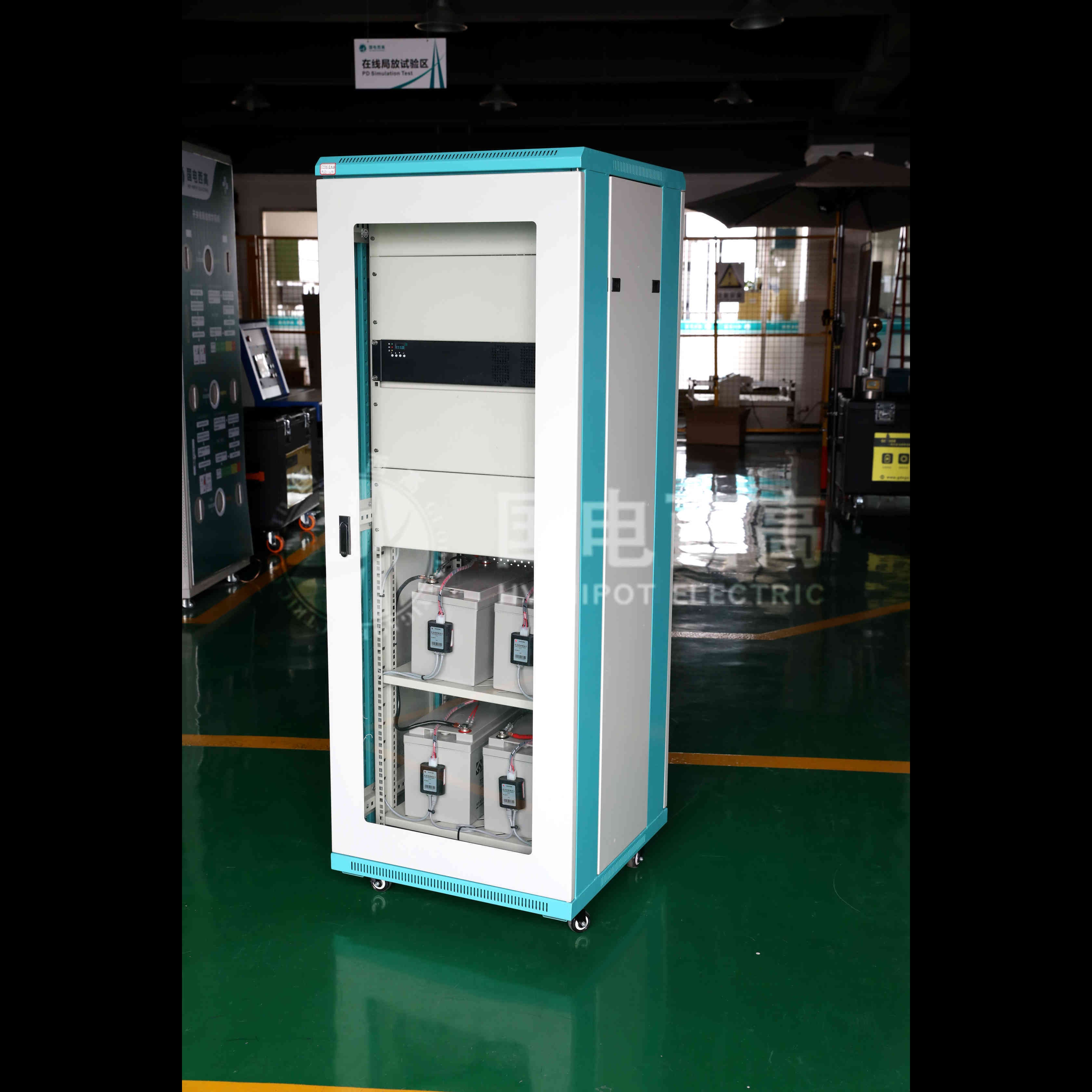

國電西高研發的GDBTS-48分布式蓄電池組遠程智能運維系統采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際先進的數字檢測技術研發生產，廣泛適用于電力、通訊各行業用于蓄電池組直流供電電池組的遠程維護。
| 產品型號參數 |
GDBTS-OL-110
|
| 端電壓測量（組端與在線） |
0~144VDC ；精度：± 0.5% ； |
|
單體電壓測量范圍
|
0~15VDC ；精度：± 0.5%
|
| 接入鉛酸電池組信息 |
12V 30-100AH 9 節 一組
|
|
電流測量
|
量程： 20A ；精度：± 1%
|
|
輸入電壓
|
72~144VDC
|
|
放電電壓范圍
|
10.8~15VDC
|
|
放電電流
|
0.5~12A
|
|
充電輸出電壓
|
8~14.4VDC 控制精度± 0.1V
|
| 充電輸出電流 |
0.4~5A, 控制精度± 0.2A
|
| 充電效率 |
80% 以上
|
|
通信方式
|
GPRS
|
|
供電電源
|
供電方式：電池組取電和在線端取電；電源范圍： 72~144VDC
|
|
工作環境
|
溫度： 0~50 ℃；相對濕度： 0~70% ；海拔高度：小于 4000 米
|
| 保護功能 | 反接保護；過壓保護點： 150V ；過流保護： 20A |
| 機型結構 | 鈑金 2U 標準機箱 |
| 環境溫度測量范圍 | 量程： -10~+90 ℃；精度：± 1 ℃ |
| 產品型號參數 |
GDBTS-OL-4805
|
GDBTS-OL-4810
|
| 端電壓測量（組端與在線） 溫度 |
量程： 60V ；精度：± 0.5% ；
|
|
|
單體電壓測量范圍
|
2V單體量程 ：3.0Vmax； 精度：±0.2%；
12V 單體量程 ： 16Vmax ； 精度：± 0.2% ；
|
|
| 環境溫度測量范圍 |
量程： -10~+90 ℃；精度：± 1 ℃
|
|
|
蓄電池組容量范圍
|
50Ah~500Ah@2V
50Ah~200Ah@12V
|
50Ah~1000Ah@2V
|
|
支持電池組組數
|
1-2 組
|
|
|
節能放電電流
|
1-50A ，根據實際負載而定
|
1-100A ，根據實際負載而定
|
|
限流充電電流
|
1~40A
|
1~80A
|
|
直連充電電流
|
12V單體小于15A
2V 系統小于 30A
|
2V 系統小于 60A
|
|
節能放電效率
|
80-90% 以上
|
90% 以上
|
|
供電電源
|
供電方式：母排取電；電源范圍：35~60V；
整機監控模式下功耗：小于 2W
|
|
|
保護功能
|
反接保護；過壓保護點： 65V
|
|
|
通信方式
|
GPRS 或 4G 模塊、 RS485 通訊
|
|
|
機型結構
|
19英寸機箱，2V為2U或1U，
12V 為 1U
|
19 英寸機箱， 2U
|
|
工作環境
|
溫度： 0~50 ℃；相對濕度： 0~70% ；海拔高度：小于 4000 米
|
|
|
輸出放電特性
|
||
|
輸出電壓范圍
|
0.2~15VDC ，調節步長 0.1VDC
|
|
|
輸出電流范圍
|
1 ～ 50A ，調節步長 0.1A
|
1 ～ 100A ，調節步長 0.1A
|
|
最大輸出功率
|
600W
|
|
|
輸出電流設定精度
|
± 0.5A
|
|
|
輸出電流穩定精度
|
≤± 1%
|
|
|
輸出電壓穩定精度
|
≤± 1% （輸出電壓 15VDC ）
|
|
|
輸出效率
|
≥ 90% （額定狀態）
|
|
|
輸出峰 - 峰雜音
|
≤ 200mV （ 0~20MHz ）（額定狀態）
|
|
|
噪音
|
≤ 55dB （ A 計權）
|
|
|
輸出充電特性
|
||
| 輸出電壓范圍 | 35~60VDC ，調節步長 0.1VDC | |
| 輸出電流范圍 | 1 ～ 30A ，調節步長 0.1A | |
| 最大輸出功率 | 1680W | |
| 輸出電流設定精度 | ± 0.5A | |
| 輸出電流穩定精度 | ≤± 1% | |
| 輸出電壓穩定精度 | ≤± 1% | |
| 輸出效率 | ≥ 95% （輸入輸出壓差大于 3V ） | |
| 輸入直流反灌雜音電流 | 直流輸入電流中寬頻雜音分量 ( 均方根值 ) ≤ 1% | |
| 噪音 | ≤ 55dB （ A 計權） | |
| 保護特性 | ||
| 輸出過壓保護 | 變換器輸出電壓達到過壓保護值時，變換器自動關機保 護并發出告 警，手動恢復。 | |
| 輸出短路保護 | 輸出短路時，變換器發出告警，短路電流不超過設定電 流值，短路消除后自動恢復輸出 | |
| 過溫保護 | 模塊內部散熱器溫度超過設定值時，變換器自動關機保 護，待溫度 恢復正常可自啟動 | |
| 輸出過流保護 | 充電模式下，變換器輸出電流超過設定電流 1~2A ，變 換器自動關機保護并發出告警，手動恢復。放電模式下，關機狀態下，變換器仍可能有電流輸出，此時不視為 異常，不告警，可響應開機和參數設置命令 | |
| 開機自檢 |
異常時自動關機并發出告警 支持緩啟動電路，輸入端接線不出現打火，緩啟動時間 不超過 5S |
|
| 安全要求 | ||
| 設計標準 | 符合 IEC60950-1 及 YD/T 637-200 | |
| 絕緣電阻 | 在工作溫度范圍內，相對濕度不大于 90% 情況下，試 驗電壓為直流 500V 時，電源的輸入、輸出部分對地的絕緣電阻不低于 50M Ω | |
| 絕緣電壓 | 在工作溫度范圍內，相對濕度不大于 90% 情況下，輸 入、輸出對地承受 710Vdc/1 分鐘，漏電流小于 20mA 無擊穿和飛弧現象 | |
| 額外說明 | 如需要放電電流 30 或 150A 配置，則根據實際項目配置報價 | |
