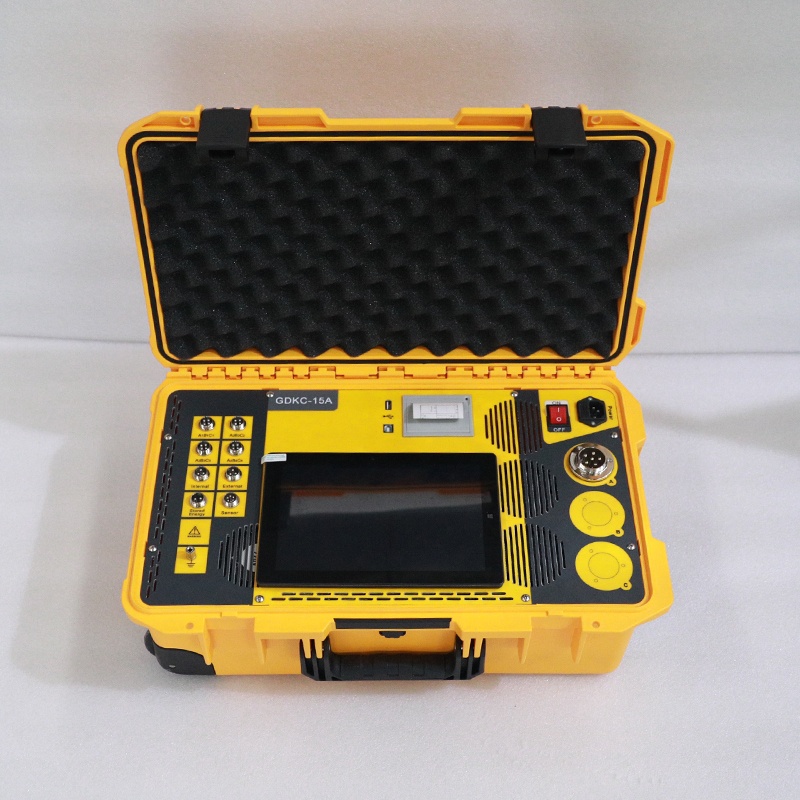

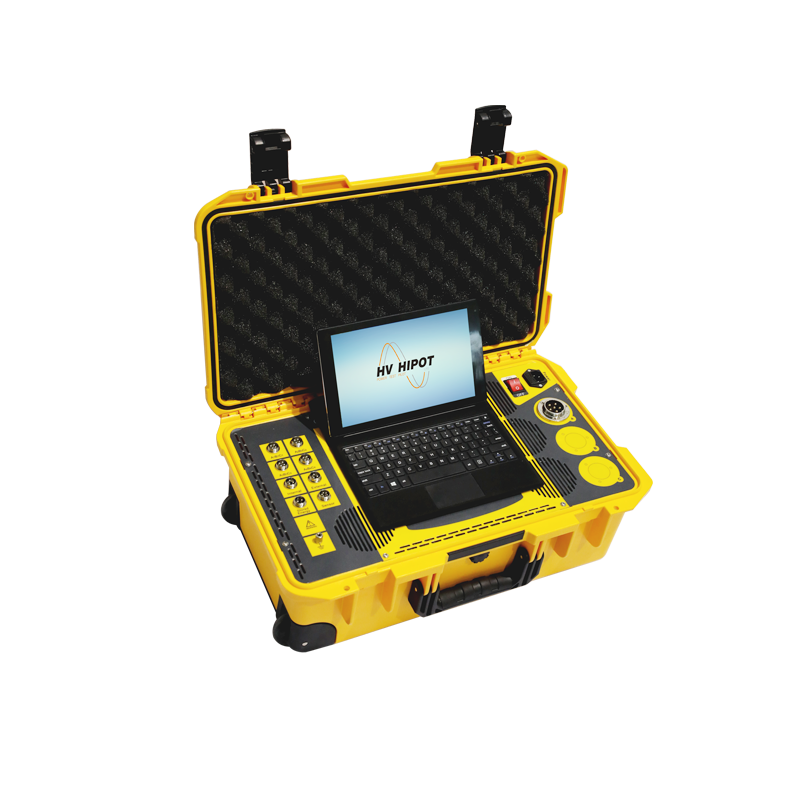

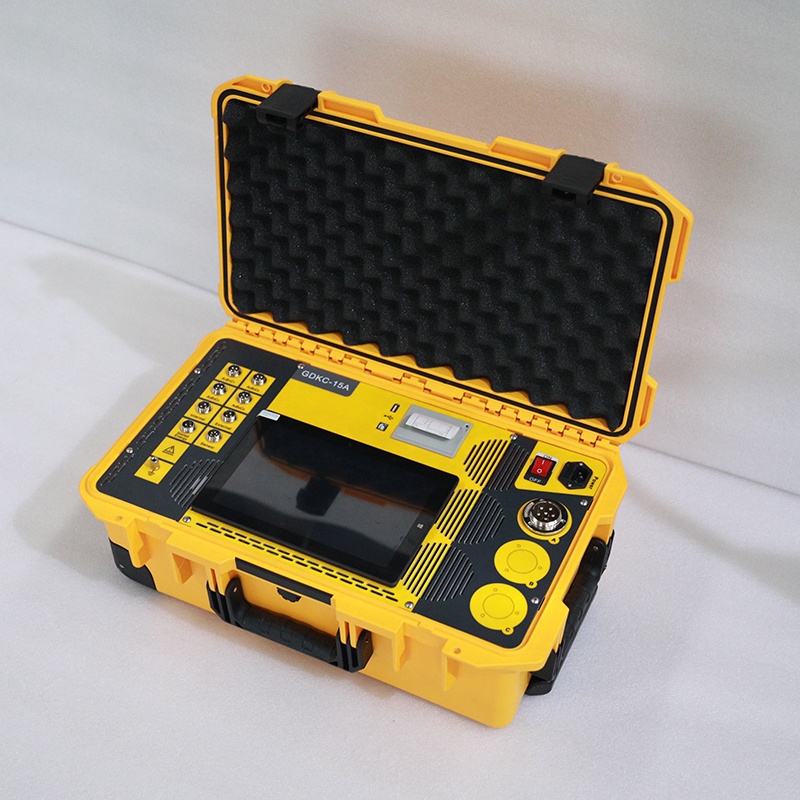

Name: GDKC-15系列高壓開關綜合測試儀
Brand: 武漢國電西高電氣有限公司

相關產品

產品特點：

1、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

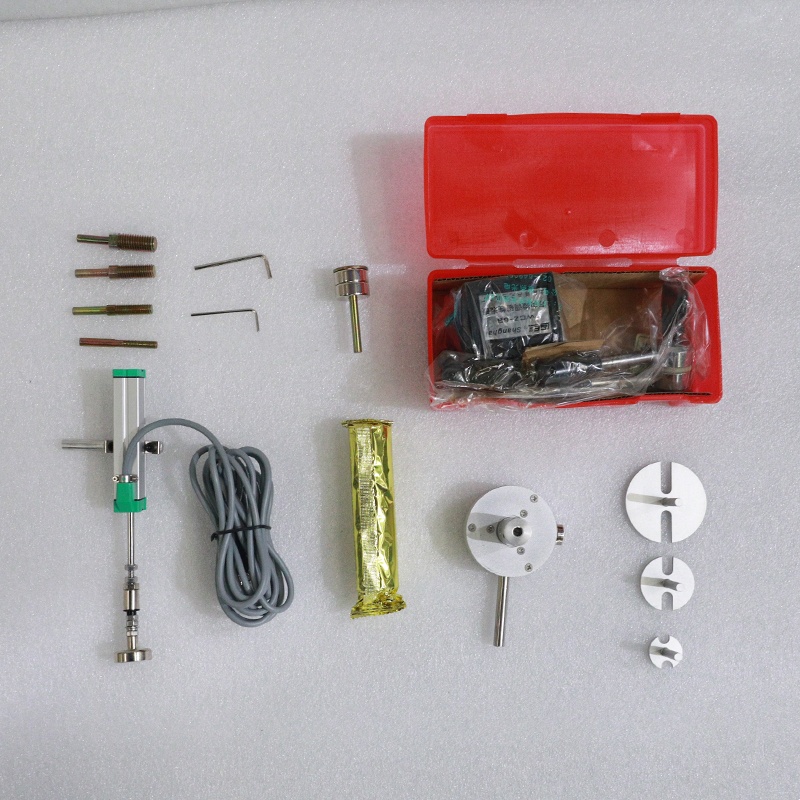

4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形。
7、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻，3路石墨(選配)。
10、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、全自動電機儲能、電機功率測量功能。
12、內部抗干擾電路可滿足500KV變電站內可靠使用。

產品參數

技術參數
使用環境
輸入電源	220V±10% 50Hz±10%
大氣壓力	86～106kpa
溫度	－10～40℃
濕度	≦80%RH
安全性能
絕緣電阻	＞2MΩ
介電強度	電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
基本參數
時間	量程	20000.0ms	最小分辯率0.01ms
		200ms檔位	誤差0.5%
		2000ms檔位	誤差0.5%
		20000 ms檔位	誤差0.5%
合閘電阻	量程	10KΩ、最小分辨率 1Ω	誤差0.5%
石墨觸頭	量程	200 ms、最小分辨率0.1ms	誤差0.5%
雙端接地	量程	200 ms、最小分辨率0.1ms	誤差0.5%
靜態電阻	量程	1uΩ-10mΩ、最小分辨率0.01uΩ	誤差0.5%
		測試電流DC 50A、100A（三相同測）
速度	量程	20.00m/s	最小分辯率0.01m/s
		0-2m/s以內	誤差0.5%
		2m/s以上	誤差0.5%
行程	量程	50.0mm、最小分辯率0.1mm	誤差0.5%
		300.0mm、最小分辯率1mm	誤差0.5%
		600.0mm、最小分辯率1mm	誤差0.5%
電流	最大量程 20.00A		最小分辯率0.01A
輸出電源	DC0～300V數字可調/20A（瞬時工作），最小分辨率1V。
外形尺寸	360mm(L)×280mm(W)×300mm(H)
重　　量	10kg
