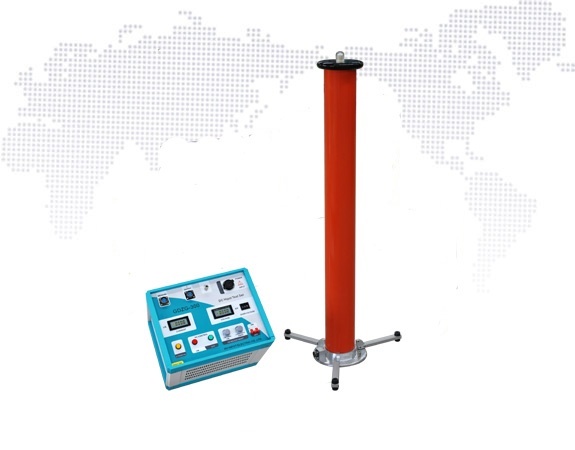

直流高壓發生器是提供高壓直流源的儀器，使用該儀器前必須先把儀器可靠接地，操作人員必須是具有“高壓試驗上崗證”的專業人員。使用直流高壓發生器請用戶必須按《電力安全工作規程》的規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開，同時現場必須保證至少有三個工作人員，這樣才能有效的保證使用人員的安全。

　　主機上的指示燈、開關、表頭、旋鈕等已標清楚，閱讀操作說明書時請參照。

　　1、主機面板功能說明

　　倍壓筒底座側面的四芯航插座為連接主機的專用插座，側面的接地端子為連接地線用。

　　附帶的高壓屏蔽電流表為數顯微安表，表頂端上的插孔為連接被試品的線插孔，同時也作為電源控制開關，不用時請拔掉插頭。更換電池時請將表頭兩端的螺絲下掉后，取下后蓋，換好電池后請將后蓋用螺絲旋緊。

　　2．使用前準備

　　第一步：使用前先檢查儀器的完好性，各連接線不應有斷路和短路，設備無破裂等。

　　第二步：將主機、倍壓筒放置到合適位置，分別聯接好電源線、專用四芯連接線和接地線。主機接地線、倍壓筒接地線以及放電棒的接地線均應單獨接到被試品的地線上（即一點接地）嚴禁各接地線相互串聯，應使用儀器配備的專用接地線。

　　第三步：將電源開關放在關斷位置并將電壓調節電位器逆時針旋轉至零位，過電壓保護整定值一般為試驗電壓的1.1倍。

　　第四步：在打開控制箱面板上的電源開關前一定要確認直流高壓發生器接的是220V交流電源，仔細檢查接線是否正確，同時也要檢查高壓放電棒的接地線是否可靠。

　　3。空載升壓試驗并驗證電壓保護整定值

　　第一步：連接好單相AC220V電源，接通電源開關，此時紅燈亮，表示電源接通。

　　第二步：按下綠色按鈕，則綠燈亮，表示高壓接通。

　　第三步：順時針方向平緩調節電壓調節電位器，輸出端即從零開始升壓，主機電壓表顯示的值為所升電壓值，緩慢升壓至接近過壓保護整定值時后，記錄電壓表讀數，并驗證記錄值是否為電壓整定值的1.1倍，并檢查主機及高壓輸出線有無異常現象及聲響。

　　第四步：降壓，將調壓電位器回零后，按紅色按鈕，切斷高壓輸出并關閉電源開關。

　　對于氧化鋅避雷器等小電容被試品，一般通過倍壓通內部分壓電阻放電。對電纜等大電容被試品一般要待被試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待被試品充分放電后，將地線掛至高壓輸出端，才允許進行高壓引線的拆除和更換接線工作。

　　使用過程中發現紅燈亮、綠燈滅，表示有保護動作，高壓斷開，此時可按下列步驟操作：

　　1、將調壓電位器回至零位；

　　2、關閉電源開關；

　　3、等待一分鐘后，待儀器內部低壓電容器充分放電后，再次打開電源開關，重新進行空載試驗，并查明情況后，再次對被試品升壓試驗。

　　注意事項：

　　1、任何針對高壓輸出端的拆除、更換工作，均應嚴格按照第六步操作進行。

　　2、做任何試驗時，一定要按照3.2使用前準備→3.3空載升壓試驗并驗證電壓保護整定值→3.4泄露及直流耐壓試驗流程操作。

　　3、必要時用外接高壓分壓器對比主機上的電壓。

　　4、做容性負載試驗時，一定要接限流電阻。
