現在各種大型電力變壓器、電力電纜、GIS等交流耐壓試驗都必須嚴格按試驗規程定期進行，比較好的方法是采用串聯諧振的方法進行耐壓試驗。

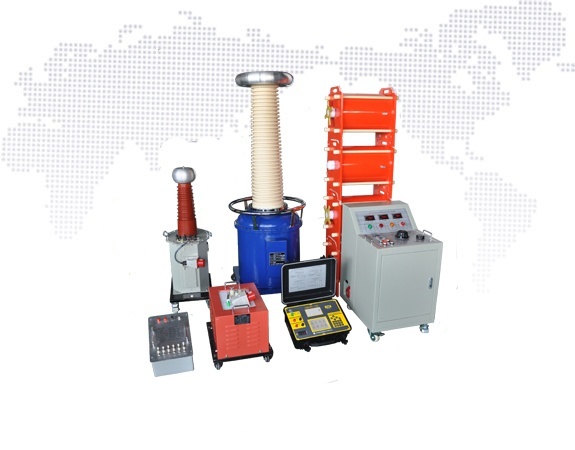

國電西高GDTL-C系列CVT變頻串聯諧振耐壓試驗裝置

　　前幾天，國電西高陳工做了一場35kV電纜交流耐壓試驗，試驗電壓為52kV，升壓超過30kV的時候就升不上去了。然而，此時低壓電壓已經特別高了，接著，試驗人員聯系到我們，我們根據電纜長度，橫截面積，計算出電纜的電容量，再通過參數算得回路的頻率為50HZ。這個值是在變頻源的30Hz-300Hz區間內的。

　　隨后跟對方再次確認，對方表明設備接線無誤，但電壓還是升不上去。最后，通過反復檢查現場發現原來是電抗器放在鐵板上，進而會產生渦流效應。找到問題的關鍵所在后，讓試驗人員將電斷開，把設備放置在沒有金屬的環境中升壓，接線方式不變，這次問題解了，電壓很快升上去了，并達到了52kV的試驗值。

　　那么什么是渦流效應？電抗器放置鐵板上為什么達不到預期電壓?

　　先我們要知道電抗器的工作原理，在串聯諧振耐壓試驗裝置中電抗器的作用就是為了使XC=XL，讓回路處于諧振狀態，從而得到高電壓，一個導體通電時就會在其所占據的一定空間范圍產生磁場，所有能載流的電導體都有一般意義上的感性，所以電抗器也叫電感器。

　　然后，當穿過一個閉合導線中的磁通量發生變化時，導線內是會引起感應電流的，這種由于電磁感應在整塊的導體內產生的感應電流，因為其形狀像水中的漩渦，所以就叫做渦電流，簡稱為渦流。

　　如下圖所示，當導體靠近變化著的磁場或是作切割磁感線運動時，由于電磁感應定律可以知道，導電體內必然會感應出呈現渦狀流動的電流，也就是所謂的渦流效應。將通有交變電流的螺線管產生交變的磁場靠近導電體時，會在導電體的表面或是近表面產生渦電流，在整塊的金屬中，由于渦流的通路截面積很大，電阻很小，所以渦流常常很強，使得導體因通過很強的渦流而大量發熱，這種渦流通過塊狀的導體時，將電能轉換為熱能。

　　當電抗器放置鐵板上面時，根據電磁感應定律，鐵板處于變化的磁場中會產生渦電流，使得一部分電能轉化為熱能消耗了，導致電壓達不到我們預期的電壓值，所以在我們試驗中，試驗現場應該盡量避免金屬環境，把電抗器放置在平整的水泥地上操作，如果有避免不了的金屬鐵板，把電抗器和鐵板中間墊一層絕緣皮就進行試驗也是不可行的，因為絕緣皮隔絕不了磁場，可能對試驗電壓有一定的改善，但是達不到最終的效果，正確做法是把電抗器和鐵板間放置一個高于25cm的絕緣臺，來避免產生的渦流效應對試驗造成的影響。
