直流高壓發生器直流狀態下檢查絕緣性能并不完善，相對于串聯諧振試驗裝置一類的交流耐壓設備，直流高壓發生器反而對電纜的隱性破壞更大，慢慢的直流高壓發生器的使用范圍受到一定程度的局限，現階段，直流高壓發生器主要用于測量氧化鋅避雷器的泄露電流或者是充當直流電源。

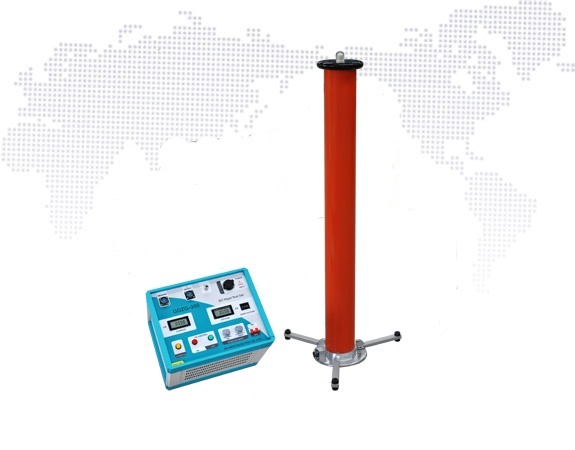

國電西高GDZG-300系列 直流高壓發生器
直流高壓發生器試驗接線
1、直流高壓發生器在使用前應檢查其完好性，連接電纜不應有斷路和短路，設備無破裂等損壞。
2、將機箱、倍壓筒放置到合適位置，倍壓筒應遠離操作人員并留出足夠的放電空間，高壓引出線以及高壓輸入輸出點周圍嚴禁有雜物。
3、分別連接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用專用接地線。
4、將控制箱、倍壓筒、微安表、限流電阻以及變試品可靠連接。
5、仔細檢查各連線是否正確，是否牢靠，高壓輸出周圍是否有影響輸出安全和儀器正常使用的雜物和放電對象（特別注意：高電壓輸出存在放電現象，所以試驗時應嚴格清場），確認無誤才能打開電源。
6、直流高壓發生器試驗接線已完成，可以根據所需試驗項目點擊相應選項進行試驗。
