直流高壓發生器的常見故障問題檢測與處理

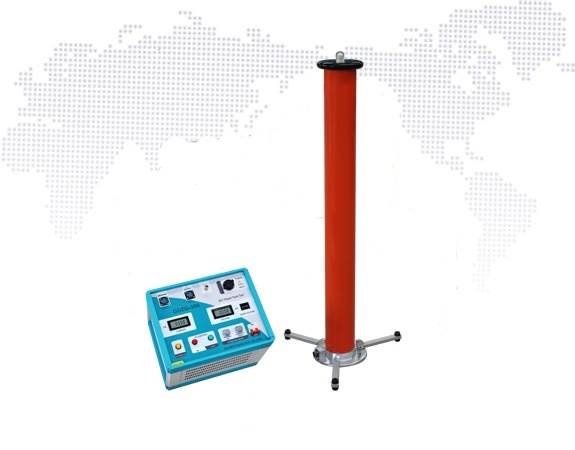

國電西高GDZG-300系列直流高壓發生器

　　1、直流高壓發生器電源開關打開時，控制箱上的數顯表不亮請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新保險管。

　　2、若打開電源開關，數顯表亮，高壓顯示綠燈不亮，加不上高壓。

　　(1)故障顯示“回零”燈亮沒有回零位，請將逆時針旋轉高壓輸出調整鈕和微調旋鈕回到零位上至“回零”燈滅，即可加高壓。

　　(2)故障顯示“其它”燈亮有兩種現象：接地保護；斷線保護。

　　a、可能接地線未接好，或地線不可靠接地。請接好可靠的接地線，關閉電源，重新啟動。b.可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊頭脫焊時會出現此故障，請焊好電纜兩端的焊頭，關閉電源，重新啟動。

　　c、可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。

　　3、一切正常，但在未升到額定輸出電壓的過程中保護。

　　(1)故障顯示“過流”燈亮a.試品短路，或泄漏電流過大。b.大電容負載時，升壓過快，關閉電源，重新啟動，減慢升壓速度。

　　(2)故障顯示“過壓”燈亮過壓保護整定旋鈕未置于大處，請順時針旋轉到大處，關閉電源，重新啟動。

　　4、試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，這屬正常，請排除試品故障后重新啟動。

　　5、試品故障排除后，故障顯示燈依然亮，加不上高壓。電源開關兼故障保護重置開關，請關閉電源，重新啟動，即可升壓。

　　6、如發現電壓表數字波動過大時，請檢查連接電纜線兩頭航空插頭7腳屏蔽結頭是否脫焊斷開，如斷開請焊接好。
