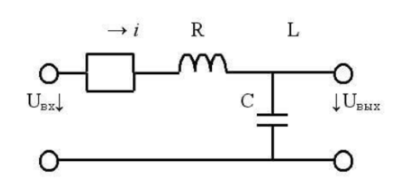

如果電容器和電感線圈與發電機串聯，則只要電抗相等，就會發生串聯諧振，在這種情況下，Z的有效部分應盡可能小。

　　應當注意，僅在理想示例中，電感和電容僅具有電抗品質，在實際的電路和元件中，導體的有源電阻總是很小的，盡管有源電阻很小。

國電西高GDTF系列變電站變頻串聯諧振耐壓試驗裝置

　　在諧振時，能量在電感器和電容器之間交換，在理想的示例中，當最初連接能源（發電機）時，能量累積在電容器（或電感器）中，并且在斷開連接后，由于這種交換，會產生連續的諧振。

　　根據歐姆定律，電感和電容兩端的電壓大致相同：

　　其中X分別為Xc電容或XL感抗。

　　由電感和電容組成的電路稱為諧振電路。其頻率由以下公式計算：

　　諧振周期由湯普森公式確定：

　　由于電抗取決于頻率，因此電感電阻隨頻率增加而增加，而電容則減小，當電阻相等時，總電阻將顯著降低，這在圖中反映出來：

　　電路的主要特性是品質因數（Q）和頻率，如果我們將電路視為四端口網絡，那么經過簡單的計算后，其傳輸系數將降低為品質因數：K=Q

　　并且，電路端子處的電壓與電路的傳輸系數（品質因數）成比例地增加。

　　在串聯諧振下，Q因子越高，電路元件兩端的電壓將超過所連接發電機的電壓。電壓可能上升數十倍甚至數百倍。如圖所示：

　　電路中的功率損耗僅歸因于有源電阻的存在。僅從電源獲取能量以維持諧振。

　　功率因數為：

　　此公式表明損耗是由于有功功率引起的：
