絕緣靴(手套)耐壓試驗裝置分兩部件，一部件為水槽、二部件為控制臺。水槽分上下區，上區為6只小水槽，下區為試驗變壓器，可一次做6只絕緣靴或6只絕緣手套耐壓試驗。同時顯示絕緣靴或絕緣手套的泄漏電流。控制臺設有過流保護、零位保護、時間保護及報警等功能。

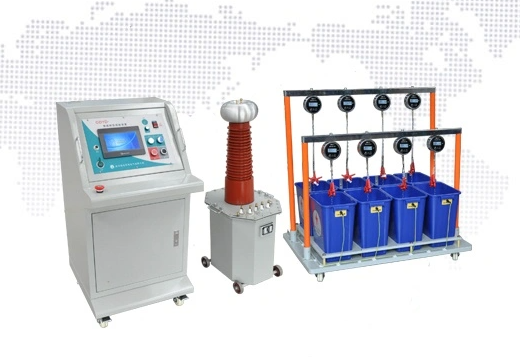

國電西高GDJS-A系列智能絕緣手套（靴）耐壓試驗裝置

　　絕緣靴(手套)耐壓測試儀為低壓工作電壓220V/50Hz的工頻電源，根據電磁感應原理，改變輸入電壓達到試驗所需要的最高電壓。

　　絕緣靴手套耐壓測試儀是絕緣靴（手套）批量試驗的設備。絕緣靴手套耐壓測試儀有效的解決了過去不規范試驗，提高了工作效率、保障了工作安全，是理想的絕緣靴（手套）設備。

　　絕緣靴手套耐壓試驗裝置試驗步驟:

　　1、將水槽內加入三分之二的水，并固定在絕緣臺面上。

　　2、將加入水的絕緣靴及絕緣手套放入水槽內，絕緣手套用探棒上的絕緣夾夾住，絕緣靴及絕緣手套上口不能弄濕，保持絕緣靴及絕緣手套上口干燥。

　　3、調節高壓管上的松緊羅絲，將探棒深入絕緣靴及絕緣手套內的水中并擰緊松緊螺絲以固定探棒。

　　4、將水槽箱接樁接地，水槽箱插座接入控制箱輸出插座，并將水槽箱上的每只毫安表開關擰到“斷”位置上。

　　5、將控制箱電源插座接入220V電源，并將接地端接地。

　　6、絕緣靴手套耐壓試驗裝置設置好試驗時間及過流保護值。

　　7、接通電源前，將調壓器回到零位，合上閘刀，斷開按鈕燈亮，如需報警按下報警開關，報警器發出聲光報警。按下啟動按鈕，啟動按鈕燈亮，同時報警器停止報警表示已通電等待升壓。

　　8、順時針勻速旋轉調壓器手柄升壓，國電西高并密切注意控制箱儀表及水槽箱毫安表的情況。

　　9、如果水槽箱的毫安表有異常，將有異常的毫安表對應的毫安表開關擰到“通”位置上，以保護毫安表遭過電流損壞。

　　10、當?shù)竭_(dá)所需電壓時，打開時間繼電器開關，時間繼電器計時。

　　11、當時間繼電器到達設定時間時，報警器再次報警，提醒耐壓時間已到。

　　12、逆時針旋轉調壓器手柄降壓，然后關掉時間繼電器開關并按下斷開按鈕，拉下閘刀，試驗結束。

　　13、除非試驗允許，決不允許全電突然斷電。

　　14、絕緣靴手套耐壓試驗裝置試驗中如果被試品短路或故障擊穿，過流整定器動作切斷高壓輸出。
