一般來說，直流高壓發生器在滿足工頻情況下220KV電壓等級以下的電纜直流耐壓試驗的，但有些特殊場合下，有些電纜、電氣的額定電壓等級是有特殊要求的，比如我國煤炭行業井下電纜、電氣的電壓就與地面額定壓不同，只有6KV，那么遇到這種情況，如何為直流高壓發生器裝置設定試驗電壓呢?

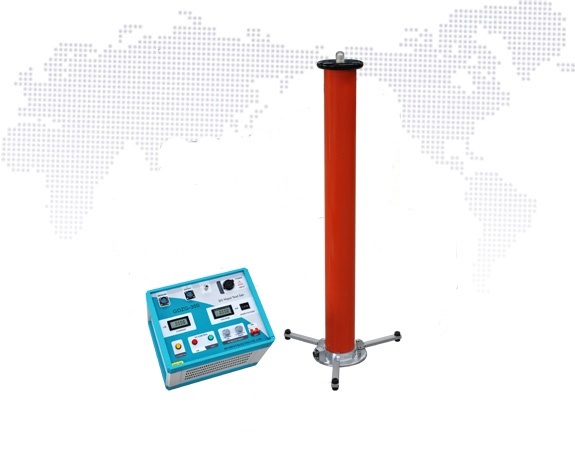

國電西高GDZG-300系列 直流高壓發生器

　　按照規定，不同的電纜需要的試驗電壓和加壓時間是不一樣的。以交聯聚乙烯電纜為例，上述的6KV電纜，所需要的直流試驗電壓為25KV，持續時間5分鐘。

　　一般試驗，需要從40%的足額試驗電壓開始緩慢提升電壓至足額電壓。持續5min。如果是不滿一年的新電纜線路，停電只一個月的?？梢宰?0%規定試驗電壓，持續1min，停電一年的需要按照一般性試驗要求做。

　　具體不同電纜的試驗電壓和加壓時間規定，及具體的試驗要求，在電力電纜預防性試驗規程中都有詳細說明。

　　直流耐壓相關知識鏈接：

　　固體電介質的擊穿形式有：電擊穿、熱擊穿和電化學擊穿。同一種電介質在不同的外界條件下，可以發生不同的擊穿形式。

　　(1)電擊穿

　　由于外電場的存在，電離電子在強電場中積累起足夠能量，使其相互間發生碰撞導致電擊穿。其特點是過程快，擊穿電壓高。

　　(2)熱擊穿

　　擊穿電壓隨溫度和電壓作用時間的延長而迅速下降，這時的擊穿過程與電介質中的熱過程有關，稱為熱擊穿。環境溫度和電壓作用時間增加，熱擊穿電壓下降;電介質厚度增加，平均擊穿場強將下降。

　　(3)電化學擊穿

　　在電場作用下，電介質中可能因此而發生化學變化，不可逆地逐漸增大了電介質的電導，后導致擊穿，稱為電化學擊穿。由于化學變化通常導致介質損失增加，因而電化學擊穿的終形式常是熱擊穿。

　　(4)沿面擊穿

　　在實際的絕緣結構中，固體介質周圍往往有氣體或液體介質，擊穿常常沿著兩種電介質交界面并在電氣強度較低的一側發生，稱為沿面擊穿。沿面擊穿電壓比單一介質擊穿電壓要低。電容器電極邊緣，電機線(棒)端部絕緣體很容易發生沿面放電，對絕緣的損害很大。

　　直流高壓發生器的常見故障及處理：

　　故障1.打開直流高壓發生器電源開關，電源指示燈和綠燈都不亮?

　　故障分析:

　　檢查電源保險絲，電源線和電源開關;

　　解決方案:

　　如果其中任何一個出現損壞請及時更換。

　　故障2.打開國電西高直流高壓發生器的電源開關后，電源指示綠燈閃爍并同時伴有蜂鳴聲。

　　故障分析:

　　A.沒有接地;

　　B.接地不可靠;

　　C.使用的發電機電源或者是經過開關柜隔離變壓器的電源。

　　解決方案:

　　A.接地;

　　B.檢查接地線是否可靠,重新接地;

　　C.如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。
