電纜耐壓諧振裝置主要是針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

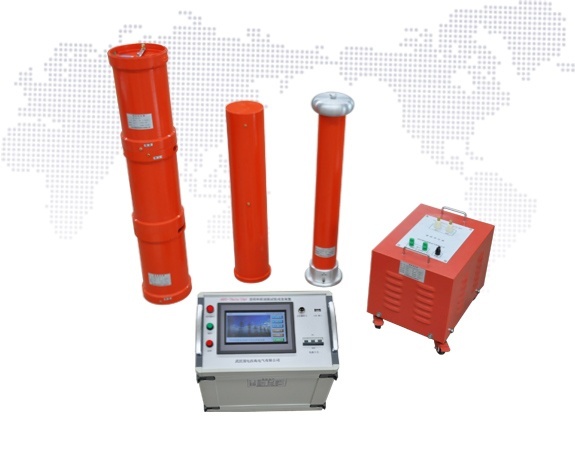

國電西高GDTF系列電纜變頻串聯諧振試驗裝置

　　為了消除或過濾諧波的效果。減少電容器組的浪涌電流倍數和浪涌頻率，保護電容器并方便選擇配套設備。與電容器組一起形成完整的諧振回路，以濾除特有的次諧波。串聯濾波器電抗器的感抗和電容器容抗完全調整后，形成具有特征性次諧波的交流濾波器，以濾除特征性次諧波，從而降低了母線上該次諧波的電壓畸變并減小了線路，諧波電流改善了網絡和母線電源的電能質量。

　　與電容器組形成一個諧振回路的偏置，以抑制特征次諧波。前提是要了解電網的諧波，找出是否存在大型的整流器，電弧爐，軋機和其他可能產生諧波的負載，以及是否有高壓變壓器和高壓電動機。表現不佳。取電網諧波的實際值，并根據實際串聯諧振諧波分量配置合適的電抗器。

　　增加短路電阻，減小短路容量，并減小短路電流，無功功率補償支路之前是串聯電抗器。當發生電容器故障(例如電容器極板擊穿或接地故障)時，系統會通過系統阻抗和串聯電抗器阻抗提供短路電流。因?yàn)榇?lián)電抗器的阻抗要大得多，所以在電容器發生短路故障時，系統阻抗會有效地降低短路容量，確保配電斷路器可以斷開的短路電流，并提高安全性和可靠性以及系統的穩定性。

　　減少?gòu)碾娙萜鹘M到故障電容器組的放電電流，并保護功率電容器。當運行中的無功補償電容器組為多個分支時，其中一個電容器發生故障時，其他運行中的電容器組將通過故障電容器放電。串聯電抗器可以有效地減少這種放電浪涌電流，并確保切斷保護裝置，電容器組故障的可能性。
