現場線圈負載過大或控制回路短路，高壓開關動特性測試儀無法正常驅動，電源發出過載的蜂鳴聲警告(四聲后電源自動恢復)

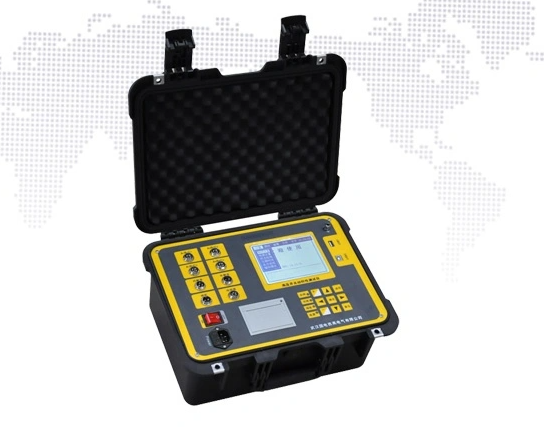

國電西高GDKC系列高壓開關動特性測試儀

　　處理辦法：對于永磁機構的開關，由于開關合閘線圈要求的驅動電流很大(高達100A或幾百安)，而儀器操作電源的最大帶載能力為20A。致使負載過大，儀器無法正常驅動。這時請采用外觸發方式，把合閘控制線接在合閘接線圈上，分閘控制線接在分閘線圈上，采集分合閘的電壓信號(觸發計時)，直流或交流電均可。

　　檢查控制回路，保證回路暢通。

　　檢查儀器儲能、分閘、合閘是否有直流輸出

　　處理方法：儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請返廠維修。

　　合閘直流電壓檢查：在高壓開關動特性測試儀處在分閘狀態進行檢查(不接斷口測試線就是分閘狀態，測試界面也會同樣顯示“分”字，如果A1斷口顯示是“合”字，表示此斷口有故障，請切換到A2斷口)。

　　將分合閘控制線接在內觸發航插上，請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。

　　首先在設置菜單中將采集時間延長3秒鐘，然后在測試菜單中選擇電源聯動，點擊開始測試菜單，電壓輸出。

　　分閘直流電壓檢查：在高壓開關動特性測試儀處在合閘狀態下進行檢查，將斷口線的黃線和黑線夾在一起，再接控制線到內觸發，其他的步驟和合閘電壓檢查一樣。

　　以上三種方法如果沒有電壓輸出，請將高壓開關動特性測試儀返廠檢查維修。國電西高提醒請不要自行打開儀器儀表，內部有高壓輸出危險。

　　應對措施：如果沒有直流輸出，又急著做試驗，請采用外觸方式進行測量，完成后再返廠維修。
