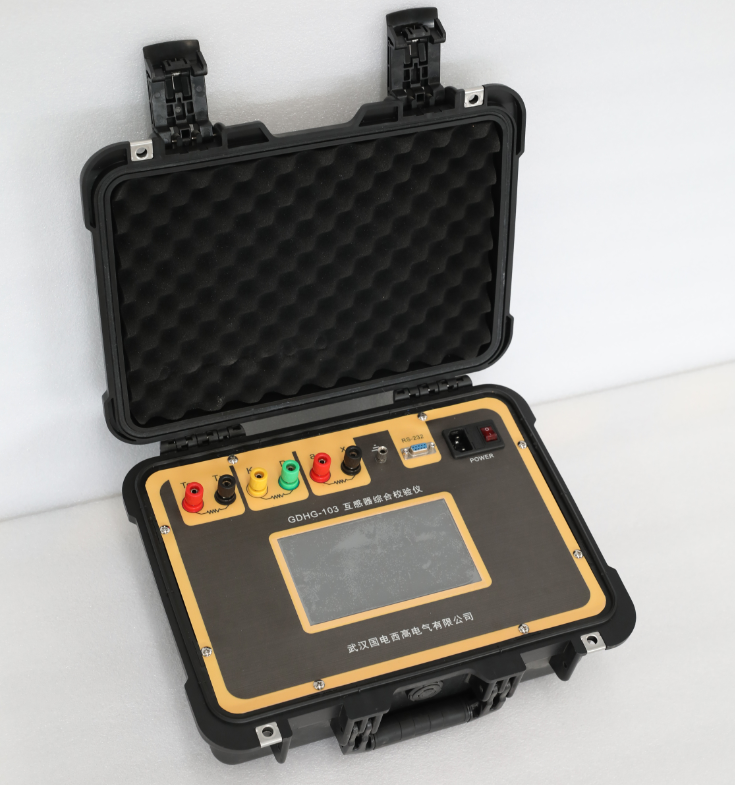

互感器綜合校驗儀用于檢定準確度級次0.01級至10級,額定二次電流為5A、1A電流互感器和額定二次電壓為100V、100/V的電壓互感器。測量結果直接數字顯示,并可為用戶配上RS232接口,方便地與計算機相聯。
互感器綜合校驗儀價格？歡迎咨詢互感器綜合校驗儀廠家-國電西高
在檢定互感器時，互感器綜合校驗儀可以隨時測量被檢互感器次級回路的阻抗或導納的有功分量和無功分量。
在檢定互感器時，互感器綜合校驗儀能自動指示極性。當極性錯誤時，儀器能自動切斷差流（差壓）回路，確保儀器輸入電路安全。并發出報警， 提示檢定人員注意。
設備可以作為直角坐標系交流電位計使用，測量交流小電流或交流小電壓。
設備可以與隔離PT及操作箱一起測量電壓互感器的二次壓降。
在檢定互感器時，互感器綜合校驗儀可以用標準電流互感器或標準電壓互感器作標準，也可以用雙級電流互感器，雙級電壓互感器或感應分壓器作比例標準。
設備可以用整體法或元件法進行周期檢定。
| 產品型號參數 | ||
| 設備使用環境 | 溫度 | 5 ℃ --40 ℃ |
| 相對濕度 | <80%(25 ℃ | |
| 海拔高度 | <2500m | |
| 電源頻率 | 50Hz ± 0.5 Hz | |
| 電源電壓 | 220V ± 5V | |
| 測量范圍 | 同相分量 (%) | 0.0001 ～ 200.0 |
| 分辨率 | 0.0001 | |
| 正交分量 ( 分 ) | 0.001 ～ 700.0 | |
| 分辨率 | 0.001 | |
| 阻抗 ( Ω ) | 0.0001 ～ 20.0 | |
| 分辨率 | 0.0001 | |
| 導納 (ms) | 0.0001 ～ 20.0 | |
| 分辨率 | 0.0001 | |
| 基本誤差 | 同相分量 | Δ X= ±（ X × 2% ＋ Y × 2% ）± Dx ( 有 1 級可選 ) |
| 正交分量 | Δ Y= ±（ X × 2% ＋ Y × 2% × 34.48 ）± Dy ( 有 1 級可選 ) | |
| “ X ”、“ Y ”——儀器的顯示值 “ Dx,Dy ”——儀器的量化誤差 Dx=2,Dy=5 | ||
| 百分表 | 2 級 ( 有 1 級可選 ) | |
| 工作范圍 | 電流 | (1% － 149%)In (In =5A) (5% － 149%)In (In =1A) |
| 電壓 |
(5% － 149%)Un (Un =100V ， 150V ， 100V/  ) (5% － 149%)Un (Un =100V/3)
|
|
| 工作負荷 | 電流 | TO 對 TX ＜ 0.12 Ω cos Φ =1 |
| 電壓 | a 對 x ＜ 0.25VA (100V) | |
| 極性錯誤指示 | 額定工作電流（電壓）的 5% 以上，誤差超過 180% 時，應對如極性指示。 注意：如果大于額定工作電流（電壓）的 10% 以上，仍未出現應有的極性指示，說明有故障，請不要再增加電流（電壓），以免燒壞儀器。 | |
| 變比錯誤指示 | 額定工作電流（電壓）的 5% 以上，誤差超過 30% 而小于 180% 時，應有變比錯誤指示。 | |
| 絕緣和耐壓試驗及說明 |
端子 TX （  ）端子相通 電源插座對外殼能承受 1.5kV,1min 耐壓
|
|
| 互感器綜合校驗儀主要特點 | 采用 320 × 240 點陣液晶，可視范圍大，帶長壽命背光照明，方便使用 | |
| 全中文操作界面，界面美觀 | ||
| 百分表、比差、角差采用特大字體顯示，方便用戶觀測 | ||
| 完全滿足 JJG314-1993 和 JJG314-1994 要求，自動采樣 | ||
| 自動判斷極性錯誤，變比錯誤 | ||
| 上位機軟件具有虛擬儀器開放功能 | ||
| 徹底解決 S 級測量問題 | ||
| 自動切換量程 | ||
| 采用先進獨特電路和 DSP 技術完美結合，徹底解除阻容移相電路不穩定的問題 | ||
| 功耗 : ＜ 15VA （不帶微型打印機） ＜ 25VA （帶微型打印機） | ||
| 諧波抑制比 : ＞ 40db | ||
| 外形尺寸： 260mm （長）× 350mm ( 寬 ) × 150mm （高） | ||
| 重量： 6Kg | ||
