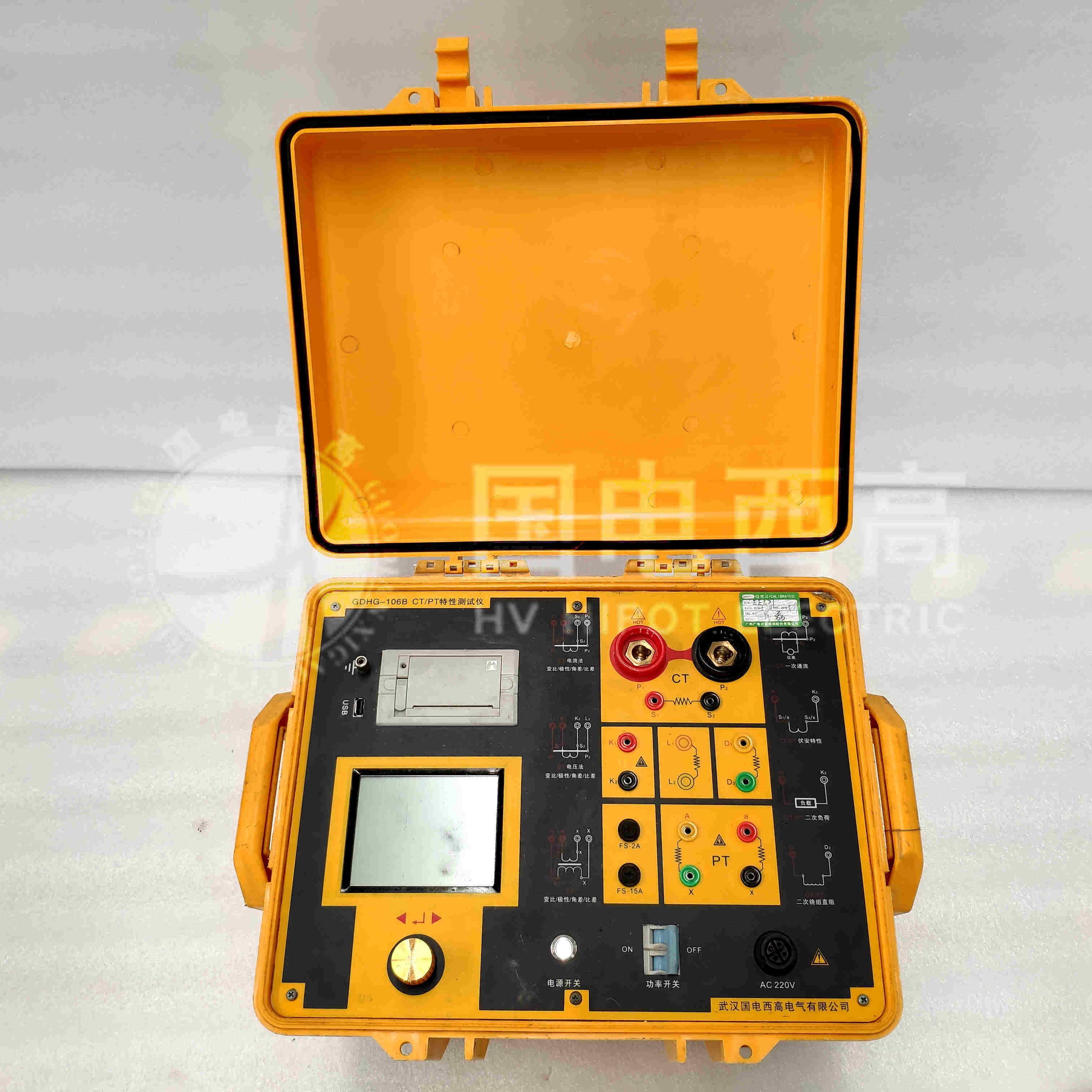

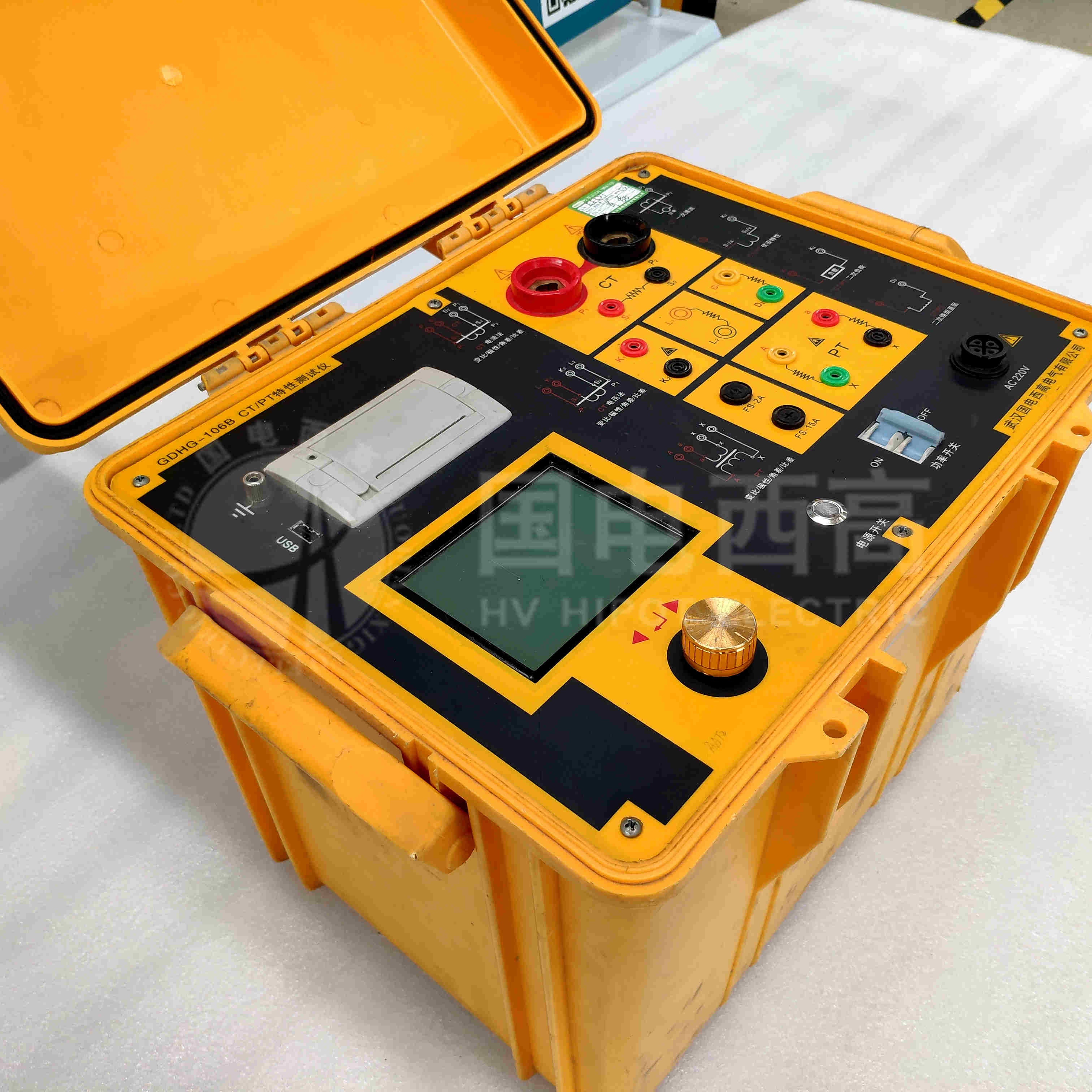

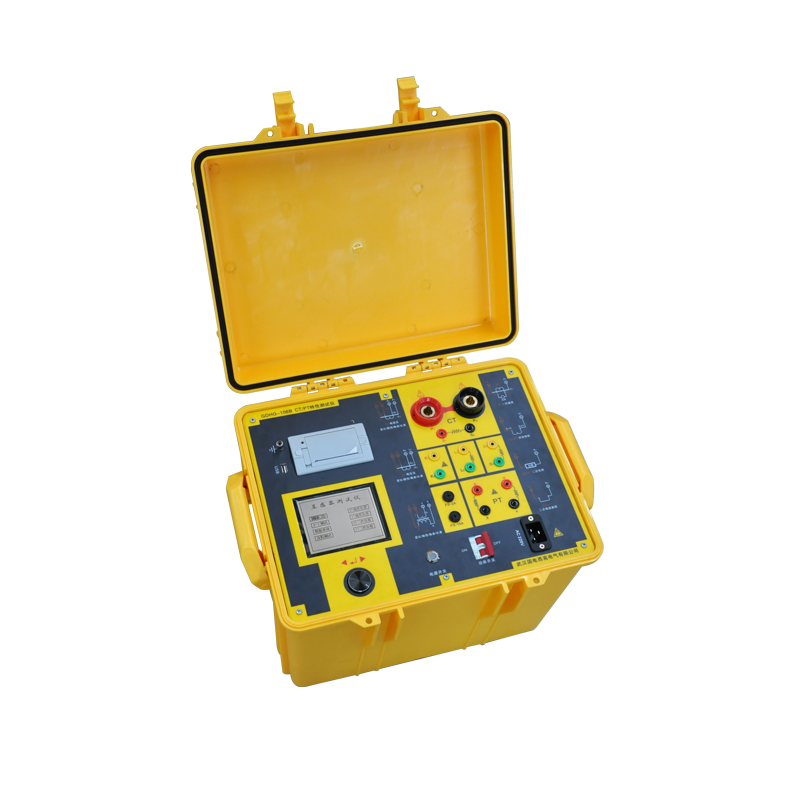

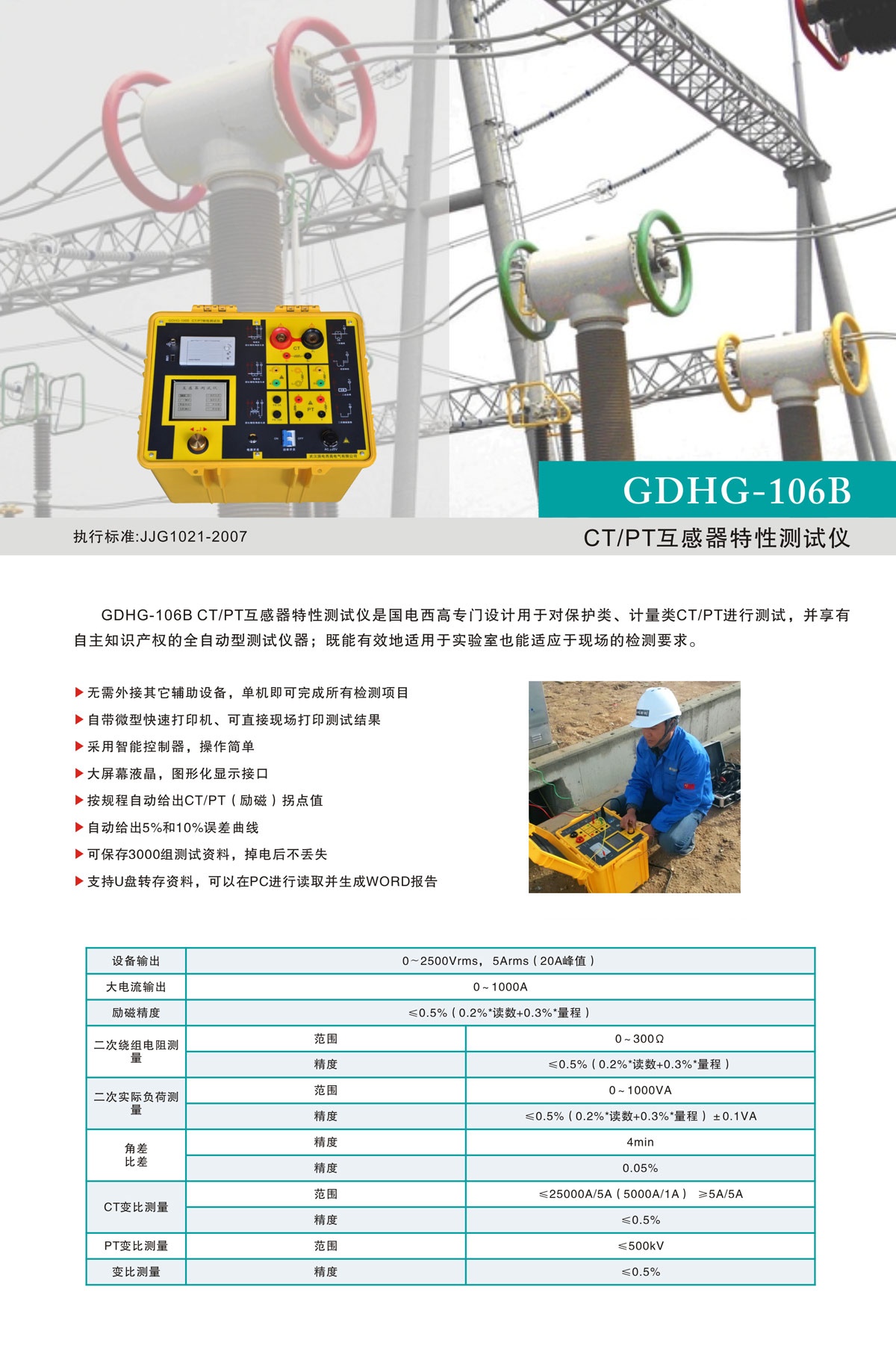

GDHG-106B 型CT/PT特性測試儀是國電西高針對保護類、計量類CT/PT進行測試而研發并享有自主知識產權的第五代全自動型測試儀器，該儀器適用于實驗室也適用于現場檢測，它集我們多年之生產經驗，博采眾長，摒棄華寵，突出實用，功能全面。可輕松便捷地對互感器做伏安特性、變比、比差、角差、負荷等測試項目。
| CT （保護類、計量類） | PT |
| 伏安特性（勵磁特性）曲線 | 伏安特性（勵磁特性）曲線 |
| 自動給出拐點值 | 自動給出拐點值 |
| 自動給出 5% 和 10% 的誤差曲線 | 變比測量 |
| 變比測量 | 極性判斷 |
| 比差測量 | 比差測量 |
| 相位（角差）測量 | 相位（角差）測量 |
| 極性判斷 | 交流耐壓測試 |
| 一次通流測試 | 二次負荷測試 |
| 交流耐壓測試 | 二次繞組測試 |
| 二次負荷測試 |
|
| 二次繞組測試 |
|
| 綜合測試，一次測試同時完成勵磁、變比極性 |
|
| 可測試中低壓、零序互感器 |
|
| 可測量保護繞組保護倍數 (ALF) |
|
| 可測量變壓器套管 CT |
|
| 工作電源 | AC220V±10% 、50Hz | |
| 設備輸出 | 0～2500V 5KVA 最大設置值20A | |

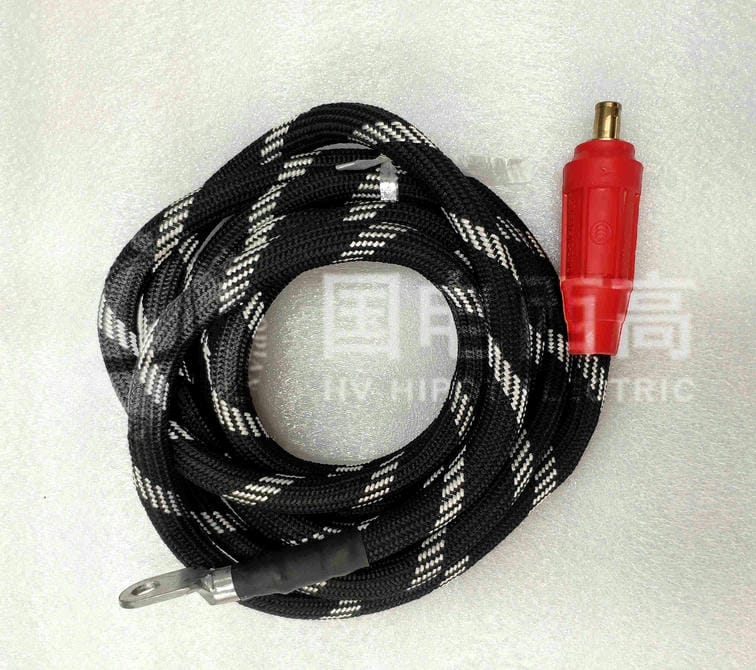

| 大電流輸出 | 0 ～ 1000A | |
| 勵磁精度 | 0.5%（0.2%*讀數+0.3%*量程） | |
| 二次繞組電阻測量 | 范圍 | 0 ～ 300Ω |
| 精度 | 1.0%（0.4%*讀數+0.6%*量程） | |
| 二次實際負荷測量 | 范圍 | 5～500VA |
| 精度 | 0.5%（0.2%*讀數+0.3%*量程）±0.1VA | |
| 相位測量（角差） | 精度 | 4min |
| 分辨率 | 0.1min | |
| CT 變比測量 | 范圍 | 25000A/5A（5000A/1A） |
| 精度 | 0.5%（0.2%*讀數+0.3%*量程） | |
| PT 變比測量 | 范圍 | ≤500KV |
| 精度 | 0.5%（0.2%*讀數+0.3%*量程） | |
| 工作環境 | 溫度：－ 10℃ ～ 40℃，濕度：90%，海拔高度：1000m | |
