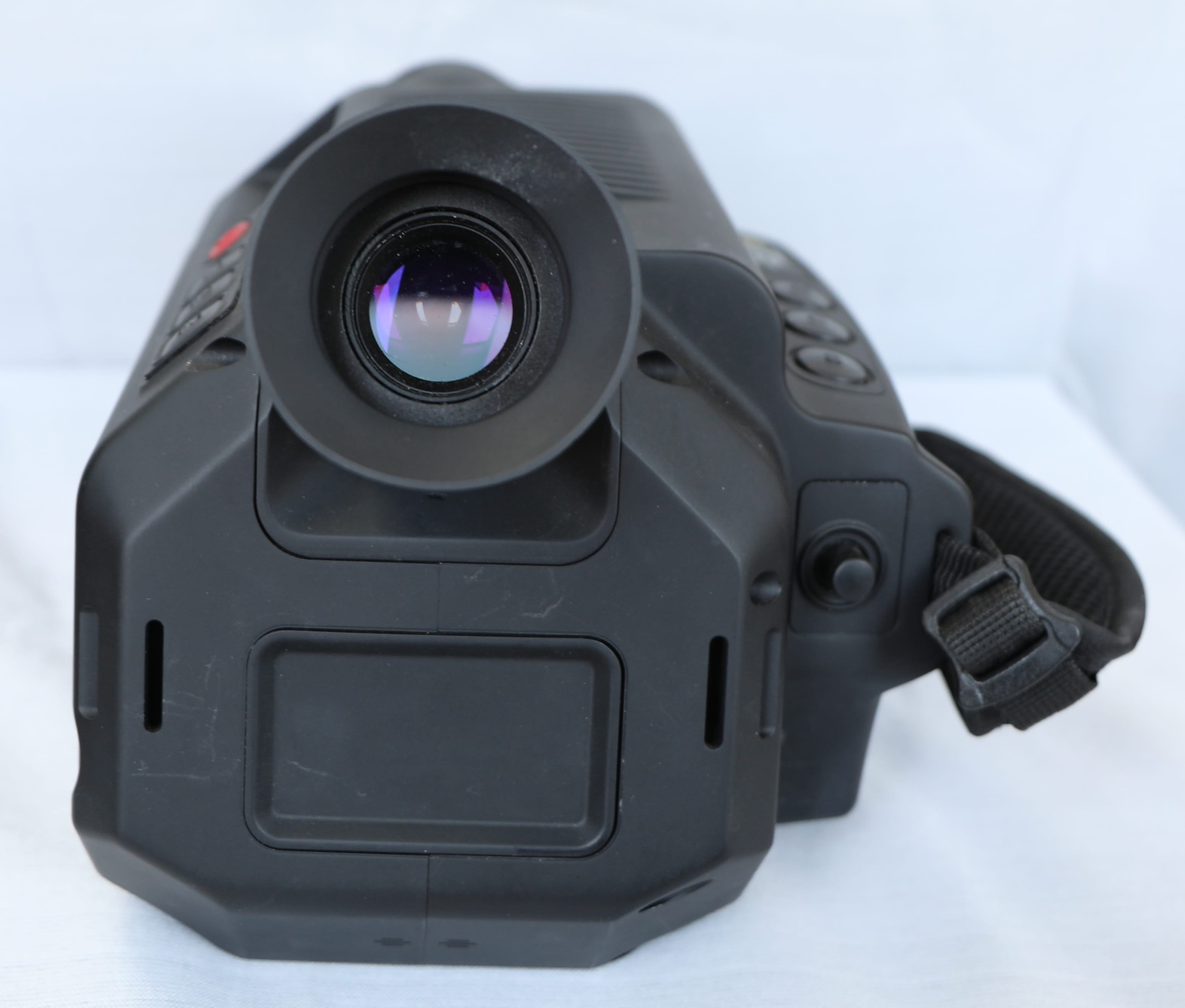

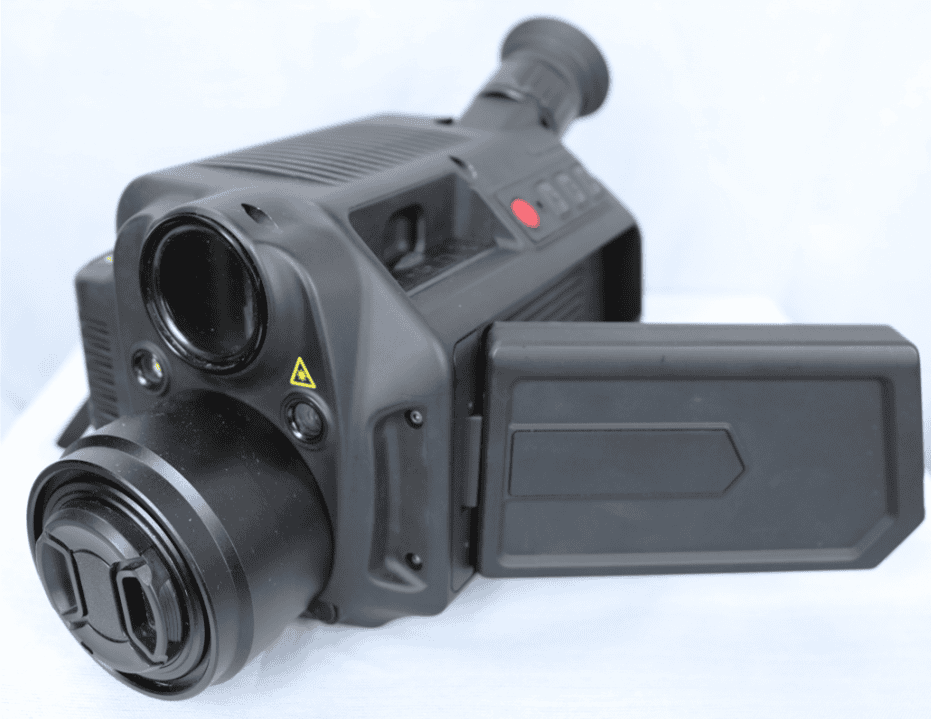

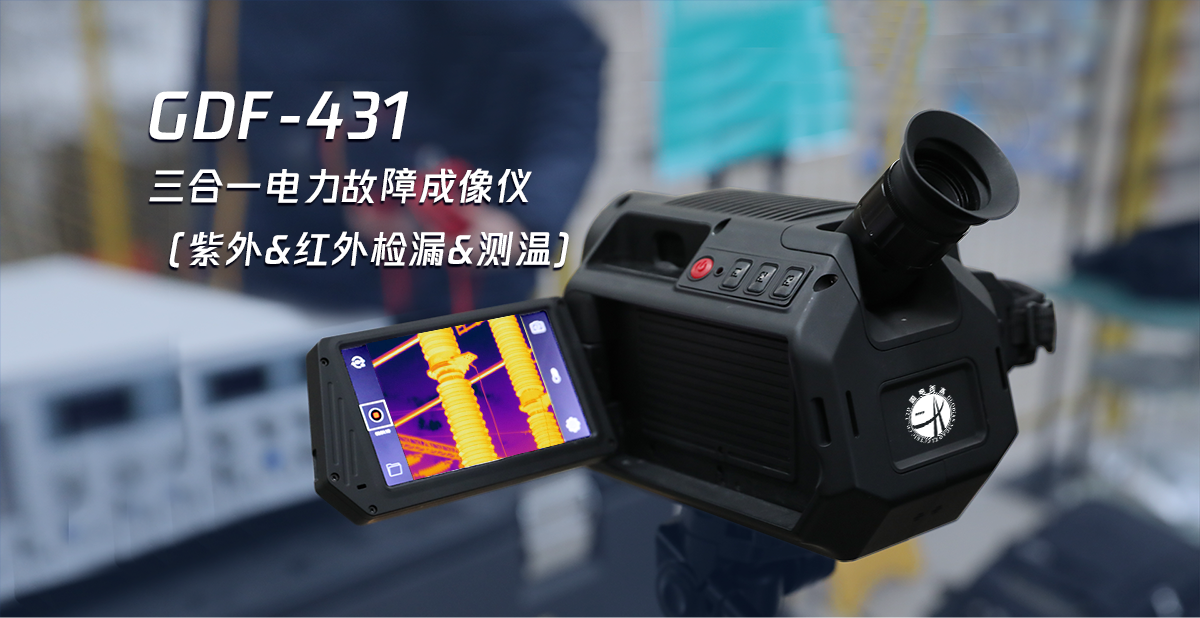

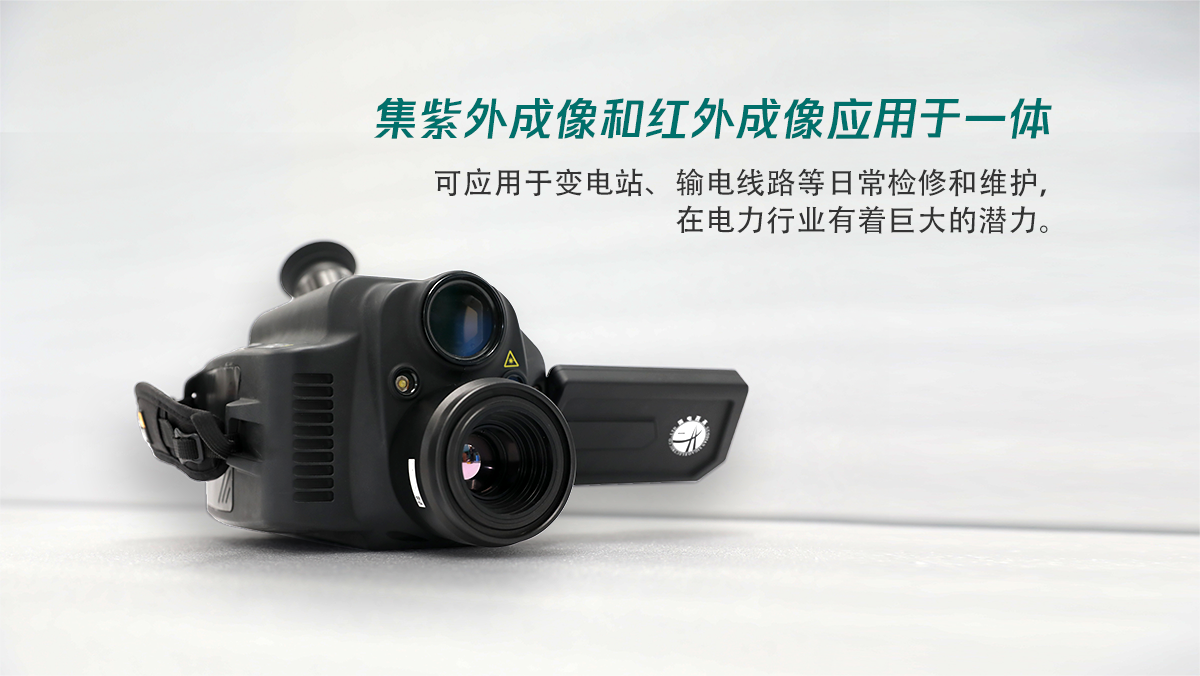

GDF-431三合一電力故障成像儀（紫外&紅外檢漏&測溫）是一款集紫外和紅外成像應用于高壓設備的聯合檢測智能電子設備，可應用于變電站、輸電線路等日常檢修和維護，在電力行業有著巨大的潛力。
適用范圍

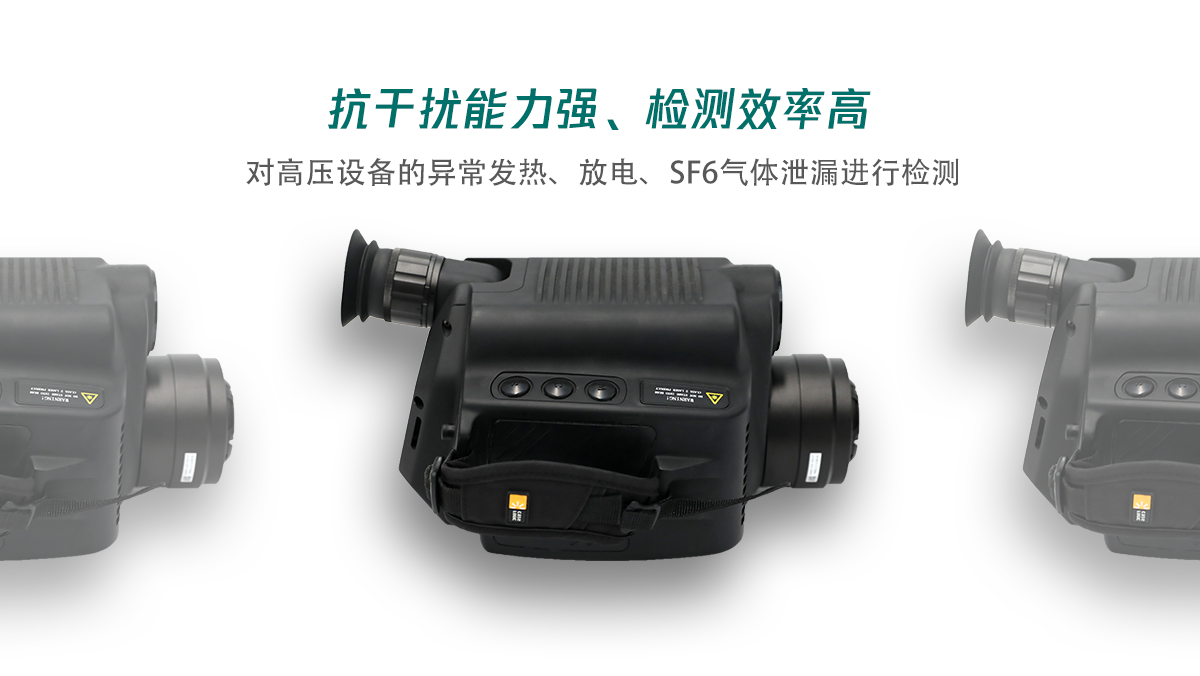

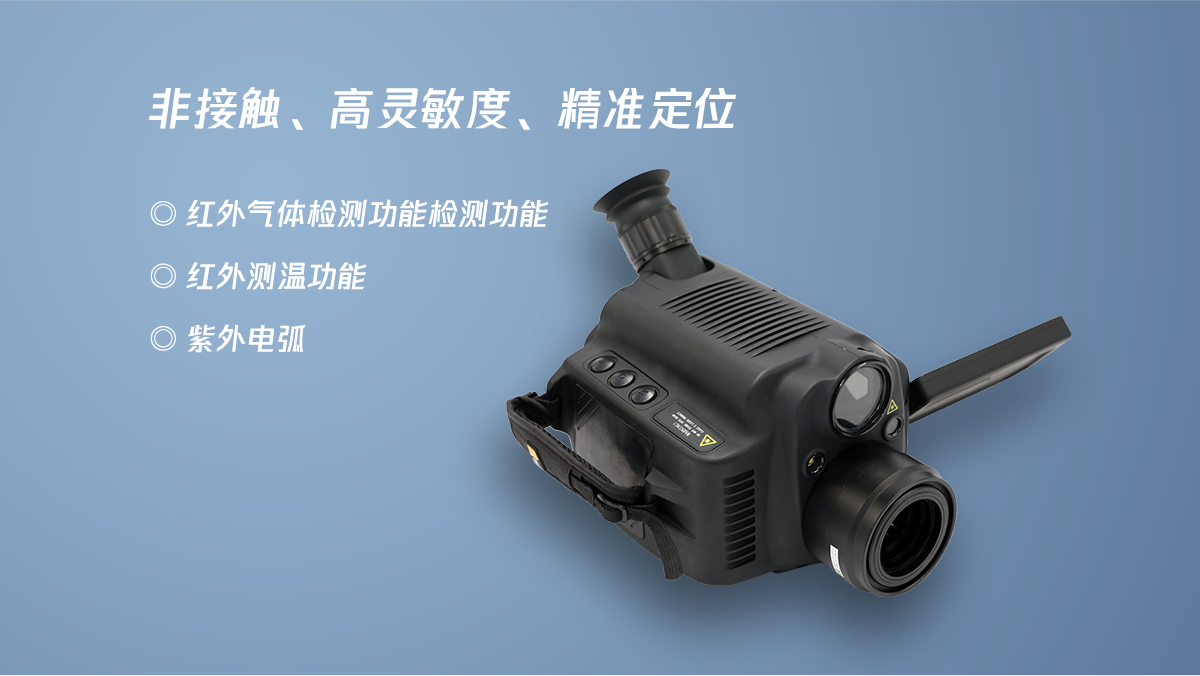

本設備采用（紫外&紅外檢漏&測溫）聯合檢測技術及裝置，通過先進的光學成像的方法對高壓設備的異常發熱、放電、SF6氣體泄漏進行檢測，具有非接觸、靈敏度高、定位準確、抗干擾能力強、檢測效率高的特點，特別是將兩種方法進行結合對設備進行聯合檢測和綜合診斷，彌補了以往單一檢測方法的不足；利用開發的軟件系統可對設備的檢測信息進行高效管理，采用信息融合技術和智能診斷算法可有效進行故障的自動識別和診斷，方便用戶統計和發現設備問題。
主要特性

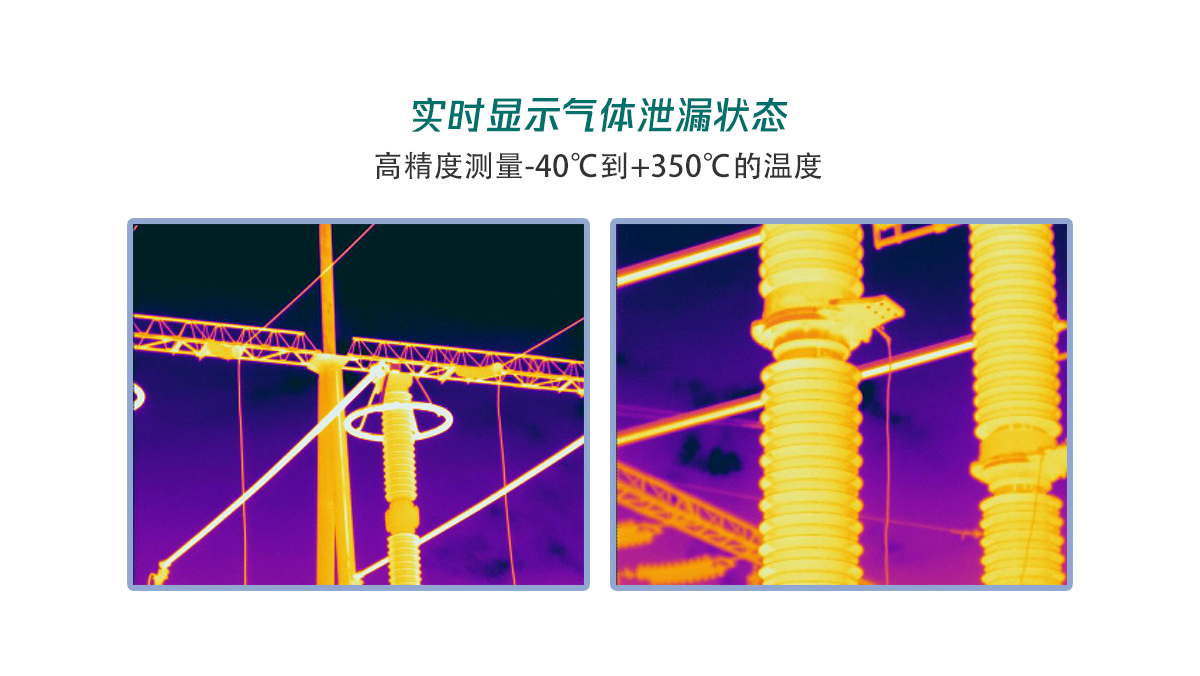

? 實時以直觀方式顯示氣體泄漏狀態

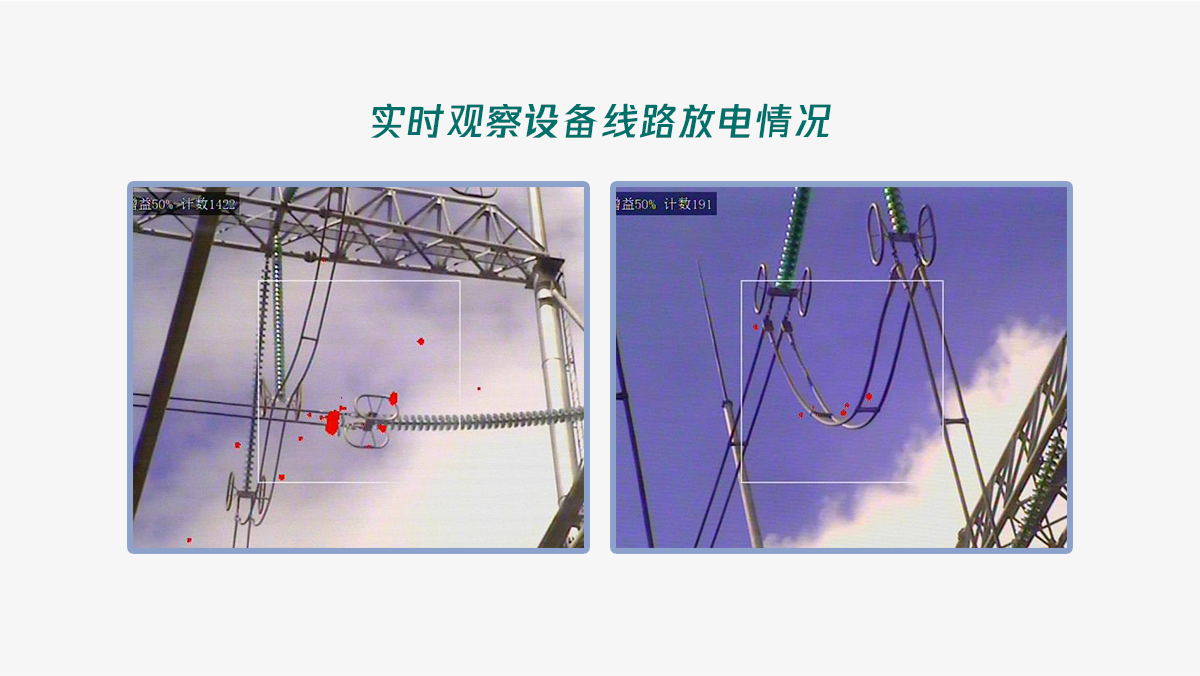

? 實時觀察設備，線路放電情況
? 以高精度測量-40℃到+350℃的溫度
? 內部數據存儲，TF卡外接儲存
? 氣體增強紅外模式，可檢測到極少量的氣體泄漏
? 數碼相機

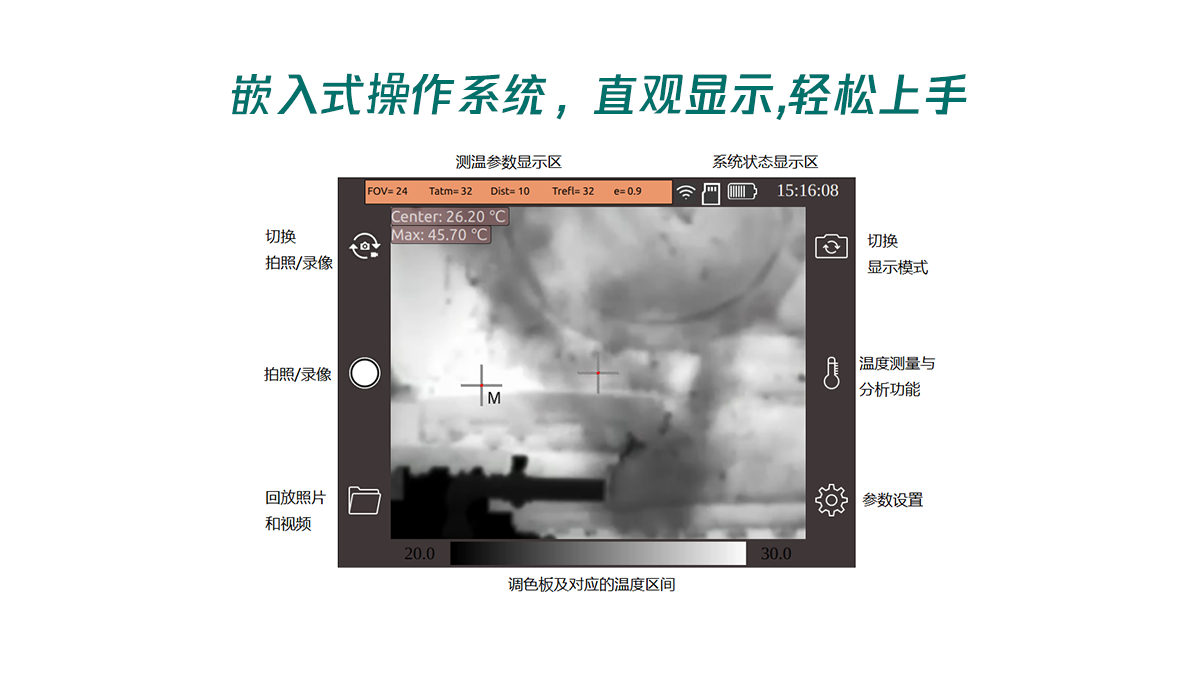

? 嵌入式操作系統，類似手機平板的UI設計使用戶輕松上手
? USB，藍牙，WiFi，HDMI多種數據傳輸方式
? 高性能可轉動液晶顯示屏
? 可調節角度的專為強光下使用的高分辨率取景器

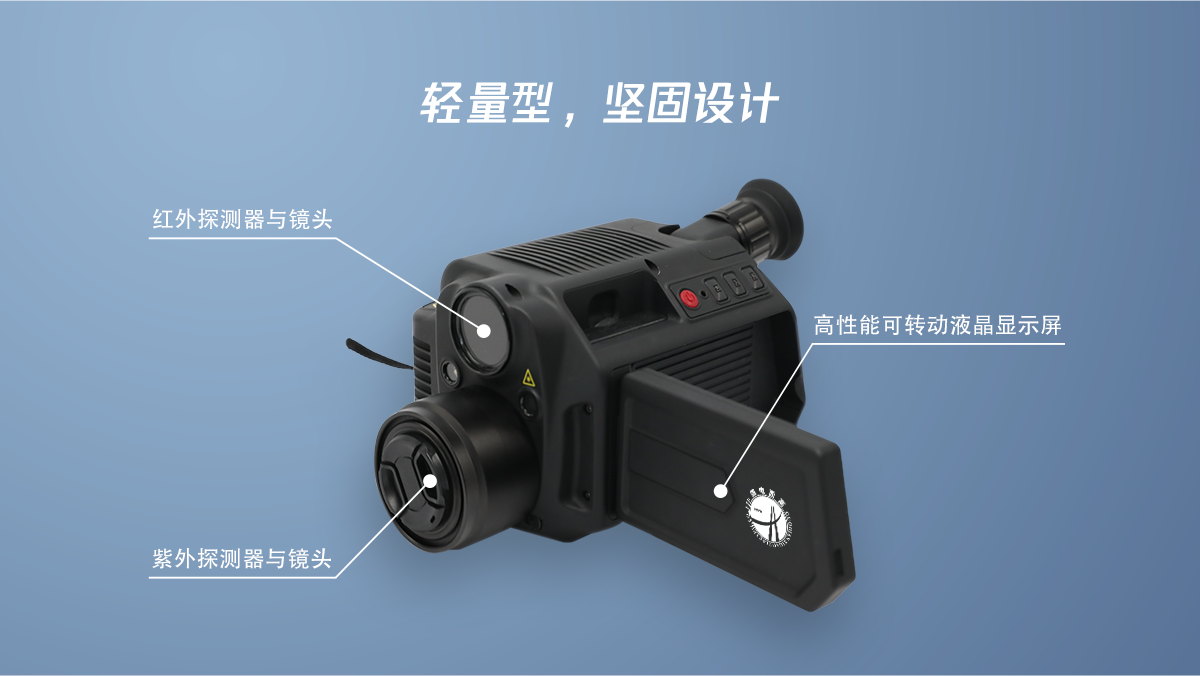

? 輕量型，堅固設計
? 抗疲勞人體工程學設計
|
紅外探測器與鏡頭 |
|
|
分辨率
|
320 × 256
|
|
像元間距
|
30μm
|
|
NETD
|
≤25mK@25℃
|
|
測溫精度
|
±2℃ 或 ±2%
|
|
測溫范圍
|
-40℃ ~ +350℃
|
|
鏡頭
|
標準：24° × 18° / 可選：14.5°× 10.8°
|
|
聚焦
|
自動/手動
|
|
|
|
|
日盲特性
|
全日盲
|
|
波長范圍
|
240~280nm
|
|
最小放電靈敏度
|
1pc@10m、7.7db uV(RIV)@1MHz
|
|
最小靈敏度
|
2.0 ×10E-18watt/cm2
|
|
鏡頭參數
|
15°×11°
|
|
聚焦
|
自動
|
|
圖像顯示
|
|
|
顯示屏
|
5寸觸摸LCD，分辨率1024×600
|
|
目鏡
|
0.6寸OLED，分辨率800×600
|
|
可見光一體機
|
50萬像素CMOS，自動對焦，1個補光燈
|
|
圖像調色板
|
10種
|
|
變倍
|
1~8倍連續數字變倍
|
|
圖像調整
|
自動/手動調整對比度、亮度
|
|
氣體增強顯示
|
高靈敏度模式
|
|
可探測氣體
|
六氟化硫、氨氣、乙烯、乙酰氯、醋酸、烯丙基溴、
烯丙基氟、烯丙基氯、溴甲烷、二氧化氯、氰基丙烯、酸乙酯、呋喃、四氫呋喃、肼、甲基硅烷、甲基乙基酮、甲基乙烯酮、丙烯醛、丙烯、三氯乙烯、氟化鈾酰、氯乙烯、丙烯腈、乙烯醚、氟利昂11、氟利昂12
|
|
|
|
|
點分析
|
10點
|
|
區域分析
|
5區域（最高溫/最低溫/平均溫）
|
|
線分析
|
有
|
|
等溫線分析
|
有
|
|
溫差分析
|
有
|
|
溫度報警
|
聲音/顏色
|
|
輻射率校正
|
0.01~1.0可調
|
|
測量校正
|
背景溫度、大氣透過率、目標距離、相對濕度、環境溫度
|
|
文件存儲
|
|
|
紅外圖像存儲
|
含原始數據的JPG文件存儲
|
|
紅外視頻存儲
|
MEPG4視頻文件存儲
|
|
紫外圖像存儲
|
JPG文件存儲
|
|
紫外視頻存儲
|
MEPG4視頻文件存儲
|
|
定時存儲
|
每10秒~24小時
|
|
存儲卡
|
16G TF卡，可擴展至64G
|
|
接口
|
|
|
視頻輸出
|
HDMI
|
|
數據接口
|
USB和WLAN，圖像、視頻、語音傳至計算機
|
|
其它
|
|
|
設置
|
日期時間、溫度單位、語言
|
|
激光指示器
|
二級，1mW/635nm紅色
|
|
電源
|
|
|
電池
|
14.4V鋰電池，連續工作≥2.5小時
|
|
啟動時間
|
約7分鐘
|
|
環境適應性
|
|
|
工作溫度
|
-20℃~+50℃
|
|
存儲溫度
|
-30℃~+60℃
|
|
工作濕度
|
≤95%
|
|
防護等級
|
IP54
|
|
外觀
|
|
|
重量
|
≤3.8kg（包括電池）
|
|
尺寸
|
280×170×138mm
|
|
三角架安裝
|
標準，1/4寸
|
