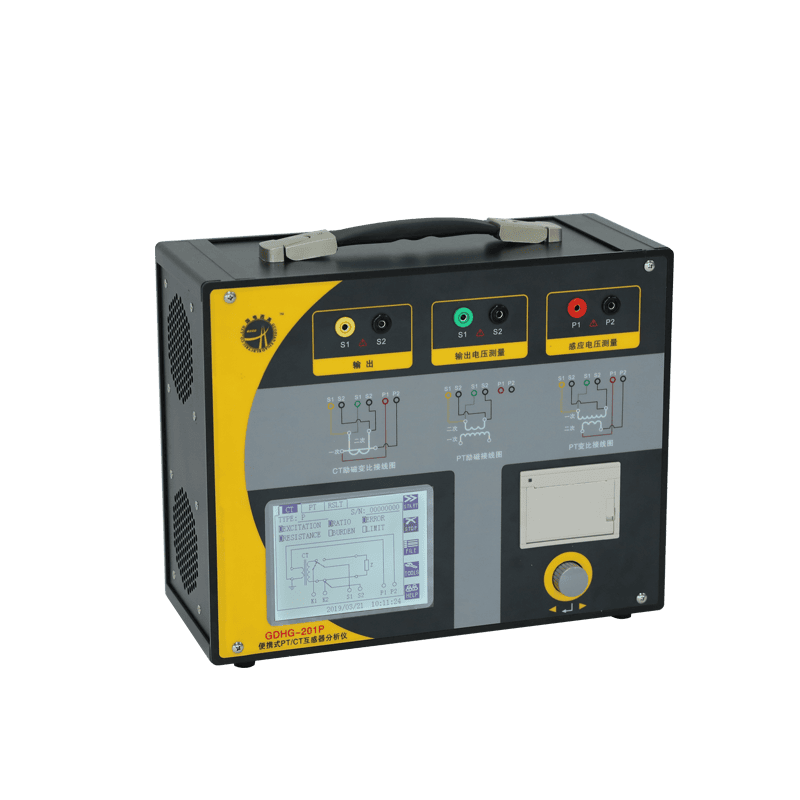

互感器現場校驗儀是一款應用于安裝現場的綜合性高精度儀器，主要用于對電流互感器（CT）與電壓互感器（PT/CVT）開展性能測試及誤差校驗工作。
一、主要功能與測試對象
先進的互感器現場校驗儀屬于 “多合一” 集成系統，具備以下核心功能：
-
電流互感器（CT）測試
-
比值差與相位差（比差 / 角差）校驗：作為核心功能，可用于判斷計量用 CT 的合格性。
-
伏安特性曲線（勵磁曲線）測量：通過測量并繪制曲線，計算拐點電壓 / 電流、10% 誤差曲線，以此評估保護用 CT（尤其是 P 級）的性能。
-
二次繞組阻抗 / 內阻測量：實現直流電阻的測量。
-
極性檢查：完成同名端的判斷。
-
退磁處理：對 CT 進行退磁，消除剩磁帶來的影響。
-
二次負荷測試（回路阻抗）：測量 CT 二次側實際所帶的負荷。
-
二次回路完整性檢查：判斷二次回路是否存在開路、短路或接觸不良的問題。
-
電壓互感器（PT/CVT）測試
-
比差 / 角差校驗：可對電磁式 PT 和電容式 CVT 進行誤差校驗。
-
實際負荷測量：測量 PT 二次側的實際負荷。
-
極性檢查：完成互感器極性的判斷。
-
CVT 特殊測試：部分高級型號的校驗儀，支持對 CVT 的中間變壓器進行單獨測試。
-
其他擴展功能
-
合并單元（MU）校驗：在數字化變電站場景中，校驗合并單元輸出的采樣值報文精度。
-
暫態特性測試：針對 TP 級保護 CT，測試其暫態誤差，該功能需特殊型號的校驗儀支持。
-
GIS 內置式互感器測試：可適配 SF6 氣體絕緣開關設備中的特殊接口，完成相關測試。
二、工作原理與技術核心
互感器現場校驗儀的核心測量原理為比較法，具體包含以下技術路徑與核心技術：
-
標準源法
-
針對 CT：儀器內置高精度標準電流互感器與升流器，向被試 CT 一次側注入測試電流（電流范圍從幾安到數千安，具體取決于儀器功率），同時測量標準 CT 的一次電流與被試 CT 的二次電流，通過同步比對計算誤差。
-
針對 PT：儀器內置高精度標準電壓互感器與調壓升壓源，向被試 PT 二次側（或一次側）施加電壓，測量標準 PT 的一次電壓與被試 PT 的二次電壓，通過比對完成誤差計算。
-
低校高法
對于高壓互感器，現場無法施加額定高電壓或大電流，校驗儀采用 “低校高” 原理。通過測量互感器在低電壓、小電流工況下的特性，結合其等效電路模型，利用先進算法推算出額定工況下的誤差。
-
高精度同步采樣與 DSP 處理
儀器在測試回路與標準回路中進行同步高速采樣，借助數字信號處理（DSP）技術，精確提取信號的幅值與相位信息，進而計算出微小的比差與角差，保障測量精度。
