一、 阻性電流測試的必要性
氧化鋅避雷器（MOA）在正常運行電壓下呈高絕緣特性，僅允許極小的全電流（Total Current，Ir）通過。全電流由兩部分構成：
-
容性電流（Ic）：由 MOA 固有電容產生，相位超前電壓 90°，屬于無損電流，不會產生熱量。
-
阻性電流（Ir）：由氧化鋅閥片的非線性電阻特性產生，與電壓同相位或包含諧波分量，是產生熱損耗并導致閥片老化的根本原因。
MOA 閥片在長期運行電壓和過電壓沖擊下會逐漸老化，具體表現為阻性電流，尤其是阻性電流基波（Ir1p）和三次諧波分量顯著增大。因此，監測阻性電流是判斷 MOA 健康狀況（是否受潮、老化、絕緣劣化）的最有效手段。
二、 氧化鋅避雷器阻性電流測試儀

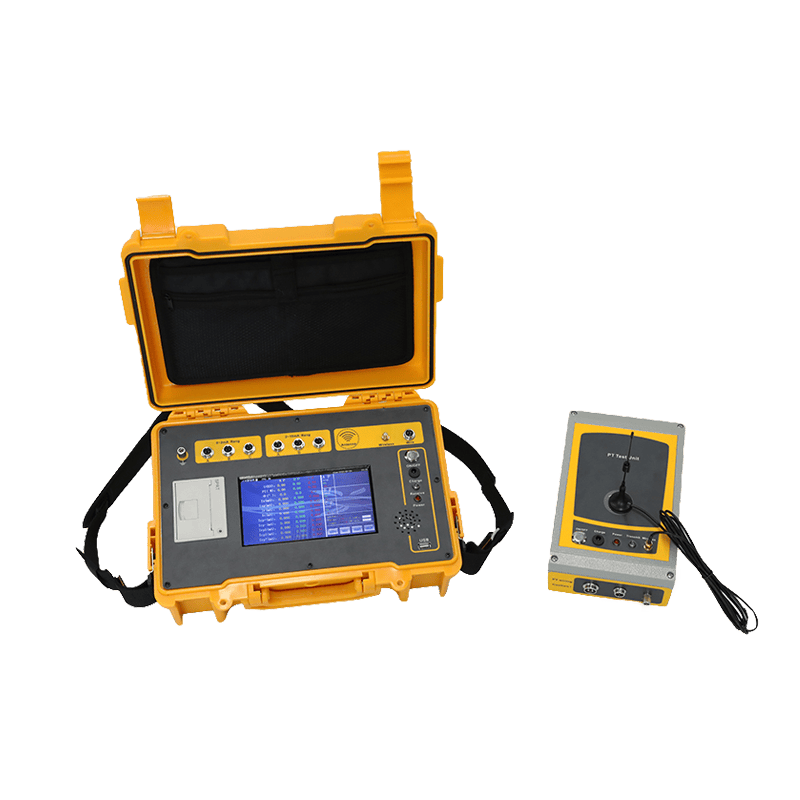

氧化鋅避雷器阻性電流測試儀是一種精密儀器，可在在線或停電狀態下測量 MOA 全電流，并分離、提取阻性電流分量。該儀器無需斷開避雷器與系統的連接，即可完成狀態診斷。
（一） 主要測試原理
-
諧波分析法
原理：利用阻性電流富含奇次諧波（尤其是 3 次諧波）的特點，通過測量 MOA 泄漏全電流和系統電壓，進行傅里葉變換分析，計算阻性電流的基波和各次諧波分量。
優點：無需電壓互感器（PT）二次信號，僅需將鉗形電流傳感器套在 MOA 接地引下線上即可完成測量，現場操作簡便，是目前最常用的方法。
局限：系統電壓諧波較大時，會影響測量精度。
-
基波法（電壓參考法 / 相位法）
原理：同時采集 MOA 兩端的系統電壓信號（作為相位基準）和 MOA 泄漏全電流信號，通過計算全電流與電壓基波的相位差（介損角 φ），利用三角函數關系 Ir = Ix * sinφ 分離阻性電流基波分量。
優點：抗干擾能力強，測量結果準確，適用于實驗室或精度要求較高的場合。
局限：需要接入電壓參考信號（通常取自 PT 二次側），現場接線相對復雜。
-
補償法
原理：通過硬件或軟件電路，抵消容性電流中與電壓相差 90° 的容性分量，直接得到阻性電流。該方法為早期模擬儀器的常用方法，目前已基本被數字諧波分析法和基波法取代。
（二） 核心診斷參數
先進的氧化鋅避雷器阻性電流測試儀可提供以下核心參數，用于 MOA 狀態診斷：
-
全電流：泄漏電流的總有效值，屬于宏觀監測指標。
-
阻性電流：總阻性電流的有效值，包含所有諧波分量。
-
阻性電流基波峰值：最重要的診斷判據，可直接、穩定地反映閥片的非線性老化程度。
-
容性電流：有助于分析全電流的構成。
-
功率損耗：由阻性電流產生，直接對應 MOA 的發熱量。
-
運行電壓及諧波：用于了解避雷器的工作條件。
-
相位角：反映全電流中阻性成分的比例，角度越小，阻性成分占比越大。
（三） 現代儀器的先進功能
現代氧化鋅避雷器阻性電流測試儀還具備以下先進功能：
-
專門的三次諧波電流分析功能，對 MOA 內部受潮情況極其敏感。
-
數據存儲與歷史趨勢對比功能，通過觀察參數發展變化趨勢進行診斷，比單次測量的絕對值更具參考價值。
-
強大的抗干擾能力，保證復雜現場環境下的測量精度。
-
無線同步技術，有效解決長距離取電壓信號的難題。
