10kV 電力試驗設備是用于對 10 千伏（kV）電壓等級電力設備（如變壓器、開關柜、電纜、避雷器等）開展安裝交接、預防性維護及故障診斷工作的專用儀器系列。
開展相關試驗的核心目的，是驗證設備的絕緣性能、電氣特性與機械特性，保障設備安全可靠投運，同時提前識別潛在缺陷。
以下為 10kV 電力試驗常用設備的分類及具體儀器說明：
一、絕緣特性試驗設備
此類設備用于評估電力設備的絕緣狀況。
-
絕緣電阻測試儀（兆歐表）
作用：測量設備絕緣體的電阻值，以此判斷絕緣體是否受潮或出現整體劣化。
常用類型：數字式兆歐表，輸出電壓常見規格為 500V、1000V、2500V、5000V。
測試對象：變壓器、電纜、電機、避雷器等。
-
介質損耗角正切（tanδ）測試儀
作用：測量絕緣介質在交流電壓作用下的功率損耗，可靈敏發現絕緣受潮、老化、分層等分布性缺陷。
測試對象：主要針對電容型設備，如套管、電流互感器（CT）、電壓互感器（PT）、電容器等。
-
直流高壓發生器
作用：生成可調直流高電壓，用于開展直流耐壓試驗與直流泄漏電流測量。
特點：相較于交流耐壓試驗，直流試驗對設備絕緣的損傷更小，且能夠發現部分交流試驗難以識別的缺陷（如電纜局部缺陷）。
測試對象：電力電纜、發電機、避雷器等。
二、耐壓試驗設備
耐壓試驗是對設備絕緣強度最直接、最嚴格的考核方式。

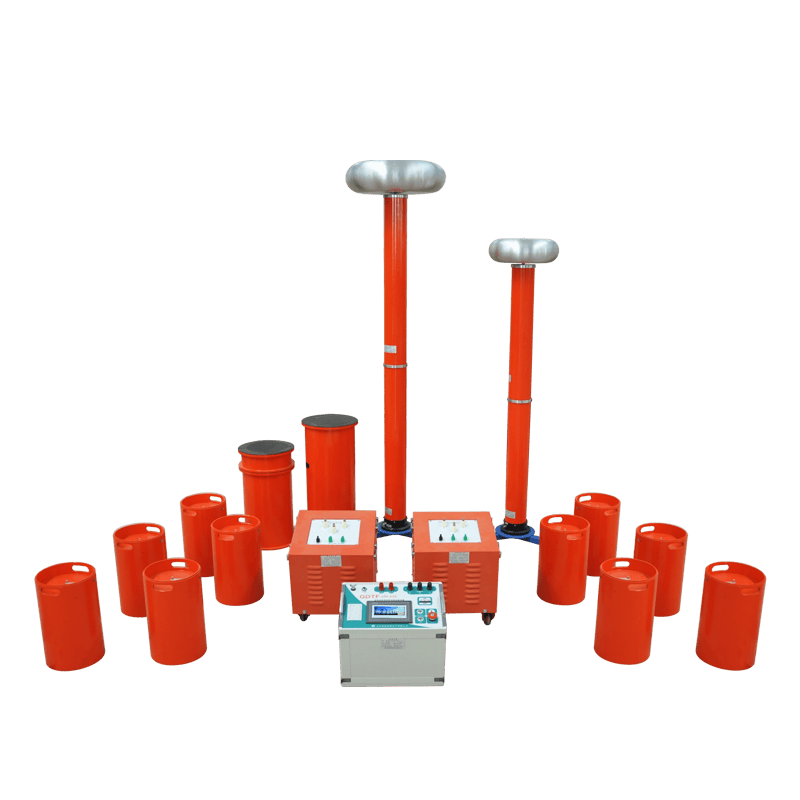

工頻交流耐壓試驗裝置（串聯諧振耐壓試驗系統）
作用：向被試設備施加遠高于其額定電壓的工頻交流電壓（例如 10kV 設備可能施加 28kV 或 42kV 電壓，持續時長 1 分鐘），以此考核設備主絕緣強度。
串聯諧振應用優勢：針對電纜、GIS、大型變壓器等大電容試品，采用串聯諧振方式，可憑借較小的電源容量與較低的輸入電壓，在試品上產生高幅值試驗電壓，同時具備波形好、設備重量輕、操作安全性高的特點。
核心部件：變頻電源、勵磁變壓器、電抗器、分壓器。
三、特性參數試驗設備
此類設備用于測量電力設備的各類電氣與機械特性參數。
-
變壓器直流電阻測試儀
作用：精準測量變壓器繞組、電機繞組的直流電阻，排查繞組匝間短路、連接不良、分接開關接觸異常等問題。
常用類型：三相 / 單相直阻儀，采用快速穩壓技術，具備測試速度快的優勢。
-
變壓器變比組別測試儀
作用：測量變壓器的電壓比、變比誤差及連接組別，驗證設備的設計與制造工藝是否符合要求。
-
回路電阻測試儀（接觸電阻測試儀）
作用：測量斷路器、隔離開關、母線連接點等高壓開關設備的導電回路電阻，判斷設備接觸是否良好。
原理：通常采用直流壓降法，輸出電流規格可達 100A 或更高的恒定電流。
-
高壓開關動特性測試儀
作用：測量斷路器、負荷開關的分 / 合閘時間、同期性、動作速度、行程、彈跳幅度等機械特性參數。
-
互感器特性綜合測試儀
作用：對電流互感器（CT）和電壓互感器（PT）開展伏安特性、變比、極性、誤差曲線、勵磁特性等多項參數測試。
四、其他專用及輔助設備
-
避雷器測試儀
作用：測量氧化鋅避雷器（MOA）在運行電壓下的全電流、阻性電流、功耗等參數，判斷避雷器是否受潮或老化。
-
接地電阻測試儀
作用：測量變電站、桿塔、設備保護接地網的接地電阻值，保障雷擊或故障發生時，電流能夠安全泄放。
常用方法：三極法、鉗形法。
-
電纜故障測試儀
作用：通過多設備組合，定位電纜的接地、短路、斷線、閃絡等故障點位置。
組成：電纜故障測距儀、電纜路徑儀、高壓信號發生器（沖閃儀）、定點儀（聲磁同步）。
-
局部放電檢測儀
作用：檢測設備內部因絕緣缺陷（如空隙、雜質）引發的微弱放電信號，是評估設備絕緣老化程度的重要在線 / 離線檢測手段。
測試對象：變壓器、GIS、電纜終端 / 接頭等。
五、試驗設備的選擇與應用建議
-
依據試驗規程選擇：嚴格遵循國家標準（如 GB 50150《電氣裝置安裝工程 電氣設備交接試驗標準》）與行業規程（如 DL/T 596《電力設備預防性試驗規程》）中規定的試驗項目，匹配對應的試驗設備。
-
成套化配置：針對電力試驗工作需求，可根據業務范圍（如側重電纜試驗或側重變電試驗）配置完整的試驗設備組套。
-
注重精度與安全：所選設備需具備相應資質認證，且精度等級符合要求；所有操作人員必須經過專業培訓，嚴格執行安全操作規程（如斷電、驗電、放電、接地等流程）。
-
關注發展趨勢：當前 10kV 電力試驗設備正朝著智能化、數字化、集成化、輕便化方向發展，多款儀器已具備大屏幕顯示、數據存儲、USB 傳輸、自動生成試驗報告等功能。
