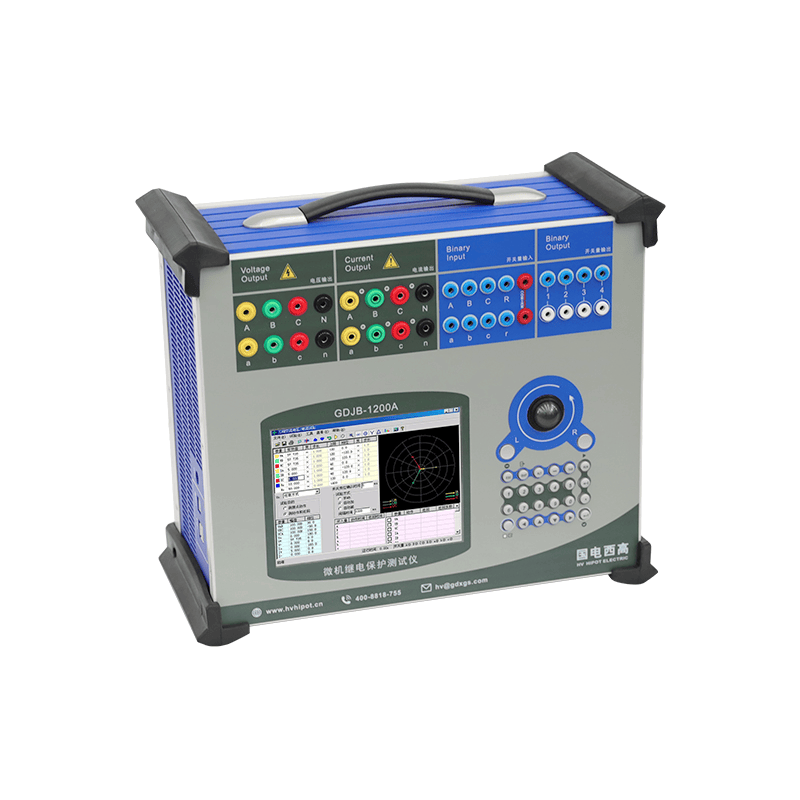

繼電保護綜合測試儀選型方法說明

人看過 0 人點贊

繼電保護綜合測試儀選型是一項系統性工作，需結合測試需求、設備性能、易用性及預算等多維度綜合研判。以下為核心選型步驟與考量要素：

一、明確核心測試需求（應用場景定位）

此環節為選型工作的首要依據，需從保護類型、被測對象、測試深度三個維度精準界定。

保護類型
- 傳統保護：涵蓋過流、過壓、欠壓、頻率、差動、阻抗（距離）保護等。
- 復雜保護：包含光纖差動（需內置光數字接口，支持 IEC 61850-9-2/9-2LE SV）、行波測距、諧波分析、故障回放等。
- 自動化裝置：涉及備自投（ATS）、快切裝置、同期裝置、故障解列裝置等。
被測對象
- 發電機 / 變壓器保護：需具備大電流輸出能力（如單相互持續輸出＞30A）及復雜諧波測試功能。
- 母線 / 線路保護：需配置多路電流電壓輸出接口（如 6 路電流、4 路電壓及以上），以滿足差動與距離保護測試需求。
- 電動機保護：需支持正序、負序分量測試及熱過載模型模擬。
- 智能變電站設備（合并單元 MU、智能終端、保護測控一體化裝置）：必須兼容 IEC 61850 標準（GOOSE、SV）及 IEEE 1588 對時協議。
測試深度
- 現場調試 / 檢修：側重設備便攜性、操作便捷性、電池續航能力及預制通用測試模板的豐富度。
- 實驗室 / 研發 / 入廠驗收：側重設備測量精度、輸出功率、功能全面性，以及軟件的分析能力與報告生成能力。

二、關鍵性能指標與硬件配置

需重點關注輸出通道、精度波形、數字接口及軟件功能等核心指標。

輸出通道數量與容量
- 電流輸出：常見配置為 3 相或 6 相，6 相電流輸出可靈活模擬各類故障（如分相差動），適用于復雜保護測試。需關注單相互最大持續輸出電流及短時輸出能力（如 100A/1 秒）。
- 電壓輸出：通常配置為 4 相（3 相電壓 + 1 路開口三角電壓），需核查額定電壓（如 120V / 相）及負載能力。
- 直流輔助輸出：需具備為被測裝置供電（DC 110V/220V）及模擬直流量的功能。
輸出精度與波形質量
- 總諧波失真度（THD）需控制在較低水平（如＜0.1%），保障輸出波形純凈度。
- 幅值與相位精度在基本量程內通常需優于 0.1%。
- 各通道間的同步精度需達到微秒級，以滿足差動保護等測試的嚴苛要求。
數字接口與協議支持（智能站核心）
- 光以太網口數量至少需 2 個，且收發功能獨立。
- 需明確支持 IEC 61850-9-2/9-2LE（SV 采樣值）、GOOSE（開入 / 開出）、MMS（用于定值讀寫等）協議。
- 對時方式需兼容 IRIG-B、PPS、PTP（IEEE 1588）等標準。
- 需配備傳統接口，包含有源 / 無源可切換的開入端子、空接點開出端子。
軟件功能與易用性
- 操作軟件需具備直觀的人機界面，支持離線編輯測試計劃。
- 需內置常見保護類型（差動、距離、反時限過流等）的自動測試模塊，且能一鍵生成測試報告。
- 狀態序列（Sequence）測試為核心功能，需支持用戶自由編輯多組連續、動態的測試狀態，模擬復雜故障過程，同時需關注狀態數量及轉換條件（時間、開入量、觸發信號等）的靈活性。
- 需具備故障回放功能，可導入 Comtrade 格式的故障錄波數據進行重現測試。
- 輸出報告需格式規范、支持定制，且符合驗收歸檔的相關要求。
