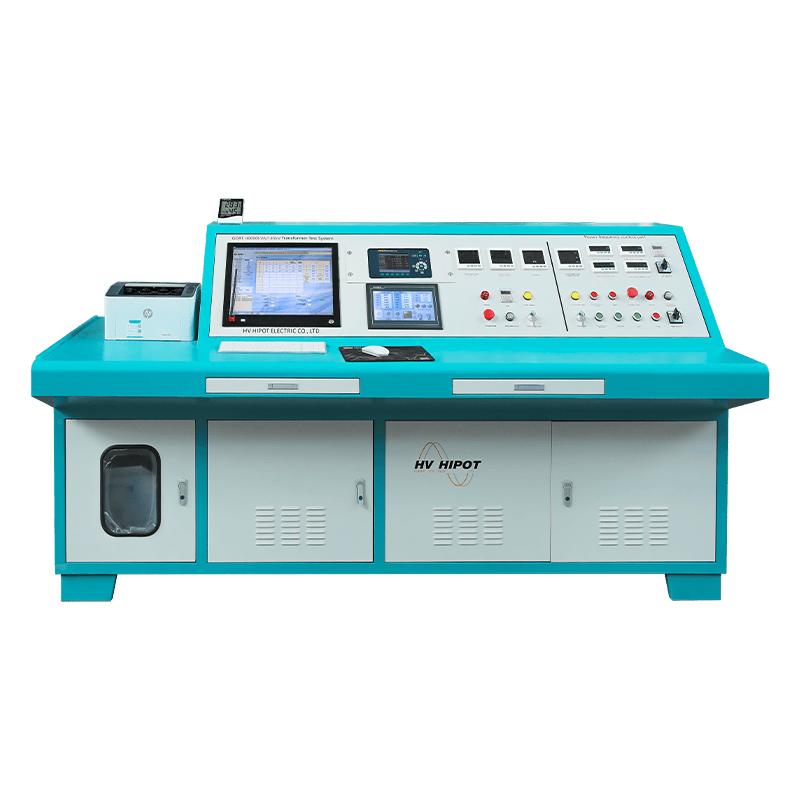

變壓器預防性試驗是保障電力系統安全、可靠運行的關鍵環節。該試驗是指在變壓器不停電或計劃停電期間,按照規定的周期和項目,對其絕緣狀況、電氣性能和機械特性開展的一系列檢查和測試,核心目的在于發現潛在缺陷、評估老化狀況、預測故障風險,進而避免突發性停電事故。
變壓器預防性試驗的核心內容可劃分為定期停電試驗與在線 / 帶電檢測兩大類,具體內容如下:
一、 定期停電試驗(核心項目)
定期停電試驗是預防性試驗的主體部分,通常結合設備檢修計劃同步開展,涵蓋絕緣特性試驗、電氣性能試驗、專項診斷試驗、油務及化學試驗四大類。
1. 絕緣特性試驗
-
絕緣電阻及吸收比 / 極化指數測試:作為評估設備整體絕緣受潮、臟污或局部缺陷的初步方法,試驗需測量高壓 - 地、低壓 - 地、高壓 - 低壓之間的絕緣電阻數值。
-
介質損耗因數測試:測量變壓器繞組連同套管的 tanδ 值,該指標能夠靈敏反映絕緣受潮、老化、油質劣化等整體性缺陷,是判斷絕緣狀況的關鍵依據。
-
油色譜分析:屬于故障診斷中最重要、最有效的方法之一。試驗需定期從變壓器中提取絕緣油樣,分析油中溶解的特征氣體(如 H?、CH?、C?H?、C?H?、C?H?、CO、CO?)的含量與產氣速率,結合 “三比值法” 等分析手段,可判斷設備內部是否存在局部放電、過熱、電弧放電等潛伏性故障。
-
變比測試:檢查各分接位置的電壓比,驗證繞組匝數是否準確、分接開關擋位是否對應,以此判斷是否存在匝間或層間短路問題。
2. 電氣性能試驗
-
直流電阻測量:測量各相繞組的直流電阻,用于檢查繞組內部導線焊接、引線連接、分接開關接觸是否良好,同時判斷繞組匝間有無短路情況。
-
空載電流和空載損耗試驗:通過檢測鐵芯的磁路性能、硅鋼片絕緣狀況,判斷設備是否存在匝間短路,若存在該類問題,會導致設備損耗異常增大。
-
短路阻抗和負載損耗試驗:將試驗數據與出廠或歷史數據對比,檢查繞組是否出現變形或位移,其中短路阻抗變化是診斷繞組變形的靈敏指標。
3. 專項診斷試驗
-
繞組頻率響應分析:是當前診斷繞組變形(如短路電動力導致的位移、扭曲)的最有效方法,通過對比歷次測試曲線,可精確判斷繞組變形程度。
-
局部放電試驗:在現場施加電壓的條件下,檢測絕緣內部的局部放電信號,能夠有效發現早期絕緣缺陷。
-
交流耐壓試驗:是考核設備主絕緣強度的最終手段,試驗需在規定的工頻高壓下持續 1 分鐘,檢查絕緣能否承受運行中的過電壓,該試驗通常在其他非破壞性試驗合格后開展。
-
套管試驗:針對電容式套管開展介損和電容量測試,電容量的變化可反映套管內部受潮或故障情況。
4. 油務及化學試驗
-
絕緣油電氣強度試驗:測量絕緣油的擊穿電壓,以此判斷其絕緣強度是否滿足運行要求。
-
油中微水含量測試:水分會嚴重降低絕緣性能、加速設備老化,該試驗可精準掌握油中水分含量。
-
油中含氣量測試:若油中含氣量過高,會影響設備絕緣性能與散熱效果,甚至可能引發局部放電,通過試驗可把控油中含氣量指標。
二、 在線監測與帶電檢測
在線監測與帶電檢測可在不影響變壓器正常運行的前提下,實現設備狀態的實時或定期監測,是定期停電試驗的重要補充,具體包括以下內容:
-
油中溶解氣體在線監測:實時或周期性監測油中特征氣體含量,實現設備故障的提前預警。
-
局部放電在線監測:持續捕捉變壓器內部的放電活動信號,及時發現絕緣缺陷發展趨勢。
-
鐵芯接地電流監測:監測鐵芯接地線上的電流數值,判斷設備是否存在多點接地故障。
-
紅外熱成像檢測:定期對套管接頭、箱體、冷卻裝置等部位進行紅外測溫,發現設備過熱缺陷。
-
超聲波 / 高頻檢測:檢測局部放電產生的聲波或電磁信號,實現局部放電故障的定位與診斷。
三、 試驗周期
變壓器預防性試驗周期需遵循《電力設備預防性試驗規程》等相關標準要求,具體規定如下:
-
新投運設備:需在投運前、投運后 1 個月、投運后 1 年分別開展試驗。
-
運行中設備
-
油色譜分析:330kV 及以上電壓等級設備至少每 3 個月開展一次;66-220kV 電壓等級設備至少每 6 個月開展一次;35kV 及以下電壓等級設備至少每年開展一次。
-
例行試驗:通常每 1-3 年開展一次全面停電試驗,具體周期需結合設備電壓等級、運行年限及實際狀況確定。
-
診斷性試驗:在常規試驗發現異常、設備經歷短路電流沖擊,或懷疑設備存在故障時,需及時開展診斷性試驗。
