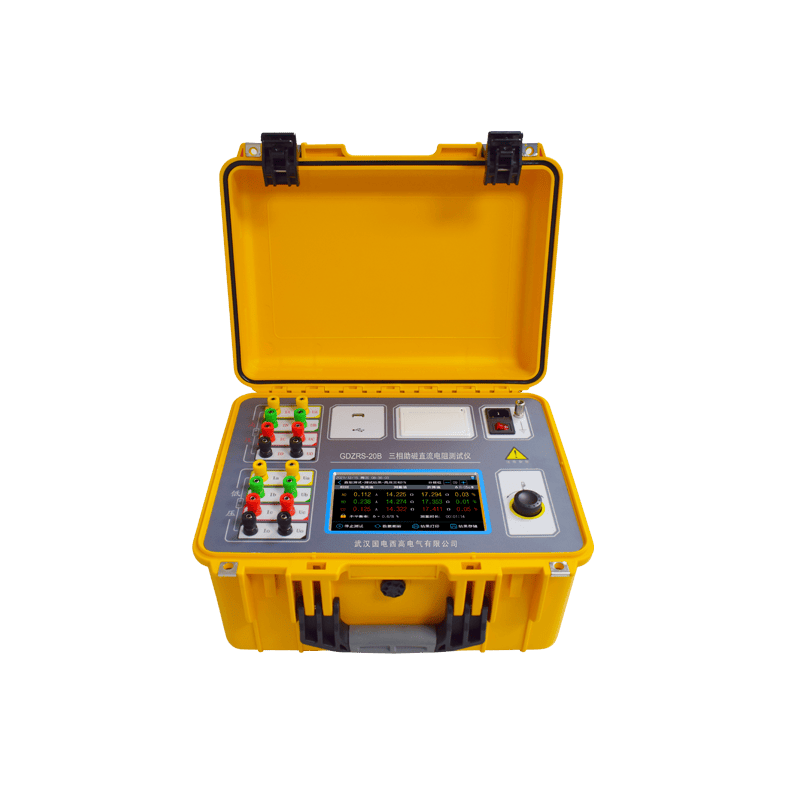

手持三通道直流電阻測試儀選型方法說明

人看過 0 人點贊

選型是一個從自身需求出發，逐步匹配儀器性能的系統過程。請遵循以下五個步驟：

第一步：首要任務 —— 明確測試對象與核心需求

這是選型的基石，需明確儀器的主要測試對象。常見測試對象為電力變壓器，涵蓋配電變壓器至大型電力變壓器，其次為發電機、大型電動機的繞組、電抗器以及互感器等。

測試電流的選擇是此環節的關鍵參數，其大小直接決定測量速度和對隱性缺陷的探測能力。電流越大，越能快速使變壓器鐵芯磁化飽和，大幅縮短讀數穩定的等待時間，同時提供更強的信噪比，有助于發現匝間短路等細微問題。

選型參考標準如下：針對 10kV/35kV、容量 2500kVA 以下的配電變壓器，選擇 5A 或 10A 輸出的儀器，可在速度和便攜性之間取得良好平衡；針對 110kV 及以上的大型電力變壓器，則需選用 20A、40A 甚至 60A 以上的大電流型號，否則單次測量耗時可能長達數十分鐘；針對電壓互感器等繞組較細的設備，應選用 1A 或 3A 等小電流檔位，避免設備過熱。

第二步：審視核心性能 —— 精度、速度與穩定性

確定電流等級后，需對儀器的內在品質進行評估。

測量精度

這是衡量儀器專業性的關鍵指標。基礎型號精度通常在 ±（0.2% 讀數 + 若干字）級別，可滿足大多數現場巡檢需求；若用于嚴格的交接試驗、故障診斷或制造質檢工作，則應選擇精度在 ±0.1% 或更高的型號。
分辨率

儀器最高分辨率需能顯示到 1 微歐姆（μΩ）甚至 0.1μΩ。高分辨率可敏銳捕捉繞組電阻的細微變化，是判斷設備早期缺陷的有力工具。
三通道的價值

真正的三通道儀器需具備對三相繞組同時施加電流、同步進行電壓測量的能力。該設計可確保三組測量數據是在鐵芯完全相同的磁化狀態下獲取，使計算得出的三相電阻不平衡率具備最高的可比性和診斷價值，同時測量效率遠高于單通道依次測量的模式。
抗干擾與穩定性

現場環境中存在大量工頻電磁干擾，優秀的手持式三通道直流電阻測試儀需具備強大的抗工頻干擾能力，例如采用異頻法等技術手段，同時能在大電流輸出狀態下快速得到穩定、無跳動的讀數，這一性能直接關系到現場工作的效率和測量數據的可信度。

第三步：評估關鍵功能 —— 提升效率與價值

儀器的功能決定其能否解決更深層次的工作問題，需重點關注以下功能：

消磁功能

此功能為強烈建議配備的功能。測試電流會使變壓器鐵芯產生剩磁，可能對設備投運后的勵磁涌流和運行安全造成影響。消磁功能可在測試完成后自動衰減電流，有效消除鐵芯剩磁，是對設備負責、體現作業專業性的重要功能，尤其適用于大容量變壓器的測試工作。
溫升試驗功能

通過長時間監測繞組電阻的變化，可精確計算繞組的平均溫升，該功能是變壓器研發、型式試驗和驗收工作中的重要項目支撐。
數據管理智能化

需關注儀器是否支持大容量數據存儲，能否通過 USB、藍牙或 Wi-Fi 等方式導出數據，且是否配備專業的電腦分析軟件。該功能對于測試報告生成、歷史數據對比和趨勢分析工作至關重要。
自動計算與診斷

儀器應可根據測量結果自動計算三相電阻不平衡率，并能依據國家標準或用戶自定義閾值，自動給出 “合格 / 不合格” 等判斷提示，以此簡化現場數據判斷的工作流程。
