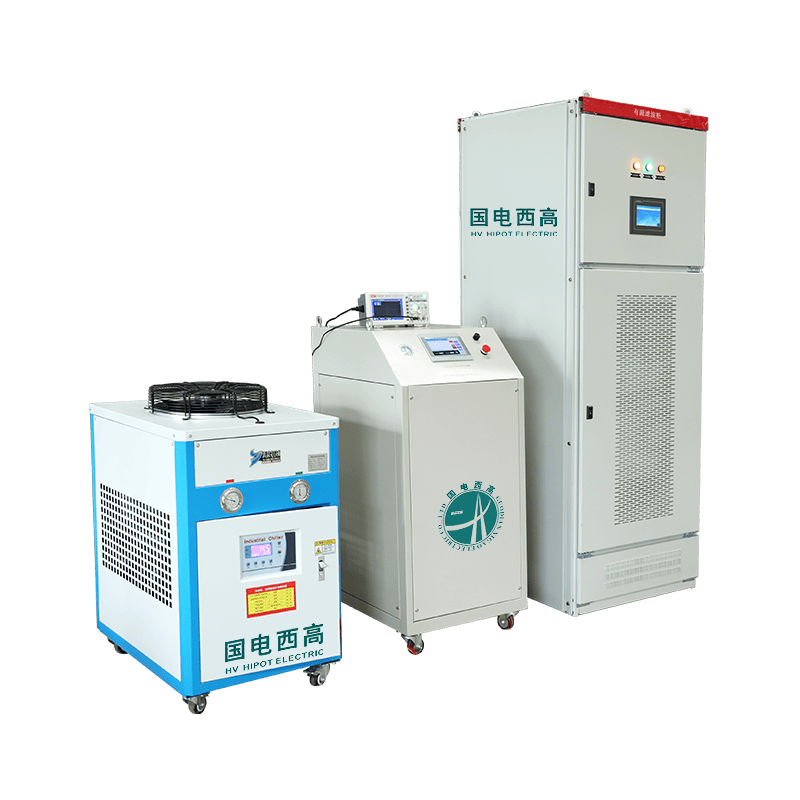

Name: GDSPQ-13電脈沖發生裝置
Brand: 武漢國電西高電氣有限公司

<dfn id="b3bie"><dl id="b3bie"></dl></dfn>

技術特點
產品參數
產品圖集
客戶案例

直流脈沖大電流發生裝置是國電西高通過多年實踐經驗自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于電流互感器，電動機保護器，空氣開關，開關柜，斷路器等校驗，以及金屬材料的加熱試驗研究。
國電西高生產的GDSPQ-13電脈沖發生裝置采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進的國際先進的全橋移相軟開關技術，PWM 控制，閉環采樣，軟啟動、過壓、過流、過熱保護輸出效率及輸出精度高，體積小、重量輕，使電源得以穩定、可靠、安全地工作。

功能特點

1、主控制部分采用西門子工業級PLC控制器及7寸彩色液晶觸摸屏，顯示效果更友好、直觀抗干擾能力強。
2、采用雙層10×120黃銅銅排疊加輸出，接觸面積大接觸電阻小散熱快通流能力強。
3、電脈沖裝置采用強制水冷機進行制冷，對系統內的功率器件進行循環水冷卻，散熱效果快，可保證系統可靠長期運行。
4、系統具有恒流、恒壓、恒功率輸出功能，安全可靠。
5、保護齊全具有輸出過電壓、過電流、過功率、過溫度保護，當系統工作過程中發生過壓、過流、超溫度設置現象時，系統會自動切斷輸出以保護系統安全。
6、系統具用循環水壓不足保護功能，當未開啟制冷機循環水時系統會禁止啟動輸出操作。
7、系統反應速度快，對于電網及負載變化具有極強的適應性，輸出精度高。
8、當電網故障造成設備缺相運行時，系統會自動停上輸出。
9、允許電網變化范圍為230V±10%，當電網超出允許范圍是自動調節脈寬，保證設備正常運行。

10、系統軟件采用國電西高自行開發的速慧PLC可編程控制系統，系統可擴展性強可靠性高，利于維護升級。

產品參數

規格型號				GDSPQ-13
輸入特性		輸入方式		三相三線+地線
		輸入電壓		AC380V+10%
		輸入頻率		50Hz/60Hz+5Hz
		輸入電流		MAX315A
輸出特性		額定功率		120kW
		電壓調節范圍		0V-12V
		電流調節范圍		0-10000A
		電壓輸出精度		±（1.0%FS±0.5%RD）
		電流輸出精度		±（2.0%FS±0.5%RD）
		電流顯示精度		±（1.0%FS±0.5%RD）
		輸出波形		方波、正弦波
		輸出脈沖頻率范圍		15-35KHZ
		顯示分辨率	電壓	0.1V
			電流	1A
		工作特性		可連續工作輸出
操作顯示				彩色觸摸液晶顯示，觸摸操作
保護功能				輸入電源故障、模塊故障、超溫、循環水故障報警顯示
安全特性	絕緣電阻			≥20MΩ
	耐壓性能			2000VDC測試60S，無飛弧，擊穿。
	接地電阻			≤100mΩ
噪聲				≤65dB
防護等級				IP20
冷卻方式				水冷
工作環境	環境溫度			-20℃～45℃
	環境濕度			10%～90%(無凝露)
	海拔高度			≤2000m
外形尺寸（寬高深mm）				6007001500
整機重量				約200KG
